SONY VPL-VW520ES：全世界第一款對應HDR的「真實4K」投影機

	字體縮放	小	中	大

在2012年之前，頂級家庭劇院投影機的競爭相當激烈，無論是在那個階段，只要平面電視進化到哪裡、頂級投影機就是亦步亦趨，從SD到720級再到Full HD，只要預算足夠、想裝家庭劇院，就是選擇當時最強的投影機作為顯示器材。然而在2012年之後、平面電視解析度進化到4K，原本眾家爭鳴的頂級投影機市場卻產生了巨變：當年DLP還是一方之霸、TI卻是到現在為止連一枚家用投影機的4K DMD顯像元件都還沒做出來，其他很有心的廠商則是採取獨家技術，利用Full HD顯像元件做「二次顯像」、得到所謂「4K相當」的解析度，但終究不是「真實4K」。

唯一的例外是SONY，他家在2012年推出了全世界第一款「真實4K」SXRD投影機VPL-VW1000ES、之後再推出第二代製品VPL-VW500ES與VPL-VW1100ES，直到目前為止，只有SONY開發出家用投影機的4K顯像元件，在家庭劇院投影機領域解析度依然領先獨走，眼見今年UHD BD即將登場、Netflix也要在台灣開播，除了4K解析度與BT.2020的色彩標準之外，HDR（High DynamicRange）也進入了實際應用階段，為了讓頂級家庭劇院的用戶能享有最新規格帶來的最高畫質，SONY於此時推出了全世界第一款對應HDR的真實4K投影機「VPL-VW520ES」。

8 b3 I! f" Q; y/ o& q( E" D

以0.74吋4K SXRDpanel顯像、真實解析度4096×2160

從製品編號看，VPL-VW520ES顯然是VPL-VW500ES的改款：兩者的機體完全相同，使用同一款SONY獨家開發0.74吋4K SXRD panel作為顯像元件，它的解析度是4096×2160、水平解析度比絕大多數4K電視（3840×2160）略高、畫面寬高比是17:9（也能採取16:9顯示3840×2160），此顯像元件有很高的原生對比度、且畫面充滿率（開口率）高達90%以上。

在投影鏡頭方面，本機依然搭載與VW500ES相同的2.06倍電動變焦鏡頭，此鏡頭以13枚玻璃鏡片加上一枚非球面光學塑膠鏡片所構成，具備水平、垂直Lens Shift功能，水平方向的最大幅度為左右各31%（大約畫面寬度的三分之一）、垂直方向則能將畫面上下移動+85%至-80%，對應80吋、100吋、120吋、150吋、200吋16:9銀幕所需的最短投影距離依序是2.44、3.05、3.67、4.60與6.15公尺，最長投影距離則為5.01、6.28、7.55、9.44與12.61公尺。它還搭載了「Advanced Iris 3」可變光圈機構、讓本機能隨著輸入畫面的明暗程度調整光圈縮放大小。從以上條件來看，VW520ES相較於VW500ES除了增加HDR對應之外，根本就是一模一樣嘛！有什麼不一樣？

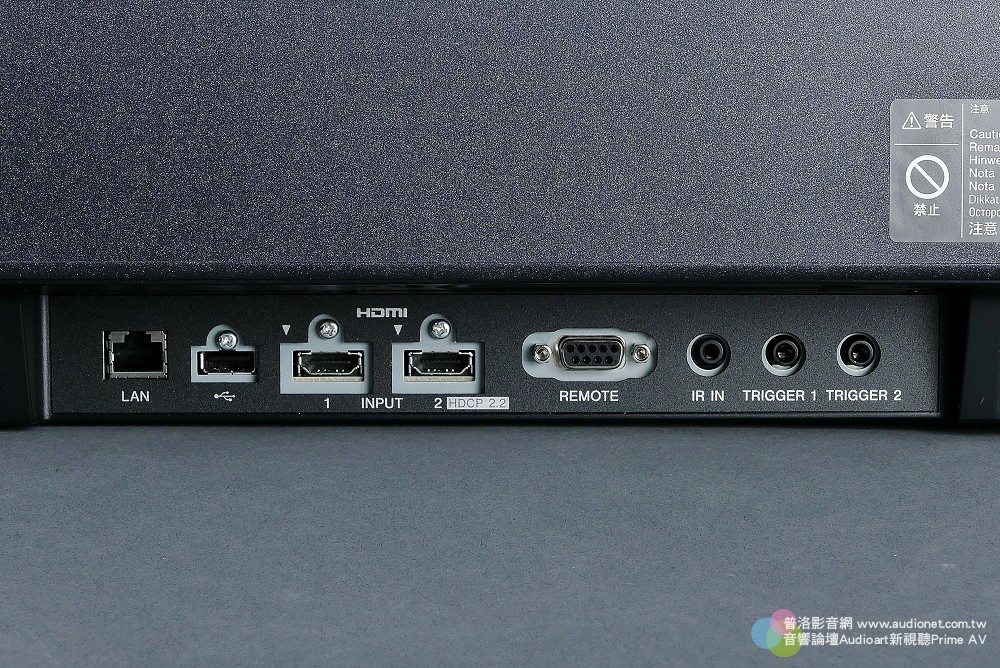

VW520ES的輸入端子集中配置在機體左側下方，它配備了兩組HDMI輸入端子、其中HDMI 2可對應HDCP2.2。多數AV玩家都是先把各類訊源先接入環繞擴大機、再用一條「長HDMI線」從環繞擴大機接到投影機，若您到時候購入了UHD BD播放機，環繞擴大機也有支援HDCP 2.2，請務必將環繞擴大機接過來的HDMI線輸入HDMI 2。

動態對比度足足提高三分之一、光輸出強度高達1,800 ANSI流明

第一項差異在於光學機構，SONY為了使這款新機擁有更理想的「顯黑」能力，在光學機構中加入了偏光濾鏡、作用是「濾除雜散光」，這種作法和早年我們投影機玩家自己用ND濾鏡降低底光的作用不一樣，ND鏡片只是減光、會衰減投影機的光輸出、提高對比度的作用很有限（幾乎沒有），而VW520ES機內的偏光鏡對光輸出的衰減有限、卻能實質提昇對比度（無論是真實對比度或動態對比度），這項改變使本機的性能顯著進化，動態對比度較上代機種提高了三分之一：VW500ES是200,000:1、VW520ES則為300,000:1。

過去頂級家庭劇院投影機性能較量的主要項目之一就是「比黑」，誰的黑位更沉、愈接近「無光狀態」，「Peak White」的亮度除以「Black Level」的亮度得到的「對比度」數值就愈高。然而到了今天，所有頂尖的最新4K顯示器材必須拉昇「顯亮」的能力，因為HDR擴展了從中階至亮位的階調（包括了色彩與明暗的階度），因此誰能顯示出更亮的畫面，就能在對應HDR 4K視訊的狀態下、使畫面整體的色彩與光影變化範圍伸展得更大。

SONY要讓VW520ES對應HDR勢必要從「HDMI輸入介面」、「影像處理」與「光輸出」三方面下手，為了提高本機的光輸出，SONY讓它採用新款超高壓水銀燈泡作為光源，先前VW500ES用260瓦UHP燈泡、光輸出強度為1,700 ANSI流明，VW520ES改用280瓦UHP燈泡、光輸出強度提高至1,800 ANSI流明。新款燈泡不僅讓VW520ES的光輸出提高，使用壽命還比舊款燈泡多了三分之一：VW500ES在燈泡輸出設為Low的狀態下、一枚燈泡能用4000小時，在相同條件下VW520ES的燈泡用到6000小時才需要更換，等於是幫用家節省了三分之一的耗材花費。

當本機對應「有HDMI2.0a」輸出端子的訊源器材時，HDR選項只要設在Auto就行了，如果是用電腦、或是比較舊款的4K媒體播放機播放HDR 4K影片時，可以手動將本機的HDR選項設為「On」、照樣能做HDR對應顯示

HDR能表現很大的反差，更完整呈現出軟體攝製時的景象，由於明暗變化的範圍比以往（SDR）大很多，HDR在中階到最亮位的區段有著更豐富的光影層次、色彩的飽和度更高，使顯示器材表現出非常接近眼見實物的色彩、階調、對比與立體感。

2 D2 h6 O) @0 t& ]8 W
( t% v8 K0 |3 l

內建「資料庫型超解像」處理

SONY的電視與投影機都有一項共同的特性就是「清晰度」特別高，雖然就規格來看，FHD就是FHD解析度、4K就是4K解析度，你用的顯像元件解析度度多高、顯示器材的解析度就是多高，所以只要規格相當，畫質的細膩程度就一樣，對吧？當然不對！上述說法拿來唬外行人說不定還騙不過，因為只要在賣場實地比較各家4K電視播放同樣的影片、馬上就會察覺清晰度的差別很大，造成其間差別的是兩大關鍵是「影像處理電路」與「動態解析度」。

我先說4K顯示器材「影像處理電路」的主要差異。現在玩家們的軟體收藏都是以BD為主，對於4K顯示器材來說，在Full HD視訊輸入時必須把水平、垂直像素各增加一倍，典型的作法就是做運算插補（單純的像素變換），在原生兩相鄰像素之間插補一個像素、此插補像素顯示的是原生兩相鄰像素的中間值，這種作法雖然可以有效改善物像輪廓的鋸齒現象（jaggies）、但是對於「提高解析度」毫無助益、甚至會感覺有點「柔焦」，這就是很多4K電視在播放藍光軟體時，看起來「不比Full HD電視好到哪裡去」的原因。

SONY在10年前就預判顯示器材的解析度必然會急速進化，當「較高解析度的顯像元件」要對應「較低解析度的視訊」要怎麼提高解析度、讓解析度更高的顯像元件更充分發揮優勢呢？他們研發出自己的「資料庫型超解像」處理，像是VW520ES的影像處理電路就內建了高達數萬筆包羅萬象、各種實拍的高解析物像樣本，當視訊輸入本機的瞬間、影像處理電路就會分析畫面中有哪些物像、與內建資料庫比對，最終以內建資料庫相應的圖像樣本細節提高畫面的解析度，將輸入的Full HD視訊轉換成「接近4K解析度」顯示，這就是SONY 4K投影機與電視在「4K時代」保有很大性能優勢的原因之一，4K顯示器材有沒有超解像、「視覺的解析度」真的差很大！

# G; S+ h/ X; G3 ~

Motionflow對應各種視訊的畫面更新率

另一項SONY顯示器材在清晰度方面的優勢則是「動態解析度」。家庭劇院投影機的主要用途不是作簡報，並非以顯示「固定畫面」為主，而是以時時刻刻都在流動的「動態畫面」為主，「動態解析度」愈高、「移動中的物像」愈清晰。提高動態解析度最常用的處理手法就是「倍速顯示」，SONY則將自家的倍速顯示處理方式稱為Motionflow。

VW520ES可顯示3D與2D畫面，當它處於3D顯示狀態下、SXRD panel是以240Hz更新率顯示；顯示2D畫面時，若輸入視訊的畫面更新率為60Hz，本機則會在兩相鄰原生畫面間動態插補一個畫面，讓SXRD以120Hz畫面更新率顯示；在24Hz視訊（通常是電影軟體）輸入狀態下，本機的Motionflow處理則能在兩相鄰原生畫面間「插補三個連續變化的畫面」、以96Hz畫面更新率顯示。除了「倍速顯示」處理之外，本機的Motionflow還包含DFI（Dark Frame Insertion）功能，它的作用是「打斷移動物像的拖影」，把本機的Motionflow選項設為「Impulse」時，就會啟動DFI。

完整評測內容請見249期PRIME AV新視聽雜誌

規格：

●型式：SXRD 3D投影機●顯像元件：0.74吋4K SXRD panel×3●真實解析度：4096×2160●光源：280瓦超高壓水銀燈泡●投影畫面尺寸：60至300吋●光輸出強度：1,800 ANSI流明●動態對比度：最高300,000:1●鏡頭：f:21.7～44.7mm／F3.0～4.0，2.06倍電動變焦鏡頭●信號相容性：480/60p、576/50p、720/60p、720/50p、1080/60i、1080/50i、1080/60p、1080/50p、1080/24p、3840×2160/24p、3840×2160/25p、3840×2160/30p、3840×2160/50p、3840×2160/60p、4096×2160/24p、4096×2160/25p、4096×2160/50p、4096×2160/60p●視訊輸入端子：HDMI×2（HDMI 2對應HDCP2.2）●其他端子：trigger×2、RS-232C×1、LAN×1、IR IN×1、USB×1●耗電量：最大410瓦●尺寸：459.6×195.3×463.6mm（WHD）●重量：約14公斤●噪音：約26分貝●參考售價：329,000元。

SONY投影機總代理：文登0800-010-009
