[綜合擴大機] 進音坊 Octave V110,同時擁有美質與真實

劉漢盛 發表於 2015-8-6 14:47:18 |已閱:94192|評論:0| 顯示全部樓層 |閱讀模式
2019瘋耳機
本帖最後由 劉漢盛 於 2015-8-6 14:53 編輯

進音坊 Octave V110,同時擁有美質與真實

進音坊 Octave V110,同時擁有美質與真實
德國OctaveAndreas Hoffman1980年所創立的真空管擴大機廠,迄今已經35年。不過說到這家公司,還是要從他父親說起,父親是電子工程師,在1968年就創立變壓器工廠,Andreas從小在這樣的環境中長大,1975年就開始設計晶體與真空管擴大機,很快他就放棄晶體機,把心力放在真空管機上。為什麼?他認為真空管機聽起來更像音樂。1980年他創立公司,到了1986年才推出第一部前級HP-500,馬上獲得德國Audio雜誌好評,踏出成功的第一步。這部前級到現在都還在線上,只是升級成SE版而已,可見其受歡迎程度。1990年他推出第一部後級RE280,終於能夠跟HP-500配成對。1992年推出HP-200前級,1994年推出單聲道後級MRE-1201997年推出第一部綜合擴大機V-501998年推出他家旗艦前級Jubilee2000年把父親的變壓器工廠收歸旗下,2001年推出HP-300前級,2002年推出V-40綜合擴大機,2003年推出Jubilee單聲道後級與V-70綜合擴大機,這次的主角就是以它為基礎所發展的。以下我就不再說下去了,目前線上產品有二部唱頭放大器、四部前級、三部後級,四部綜合擴大機,以及旗艦Jubilee前、後級。

進音坊 Octave V110,同時擁有美質與真實

進音坊 Octave V110,同時擁有美質與真實
Octave的外觀一點都不華麗,顯露的是結實樸素的外觀。面板上左右二個大旋鈕,中央顯示窗可以顯示多項訊息,使用上很友善。真空管有鏤空網罩保護,如果沒有必要,不必拆開保護網罩,除非您想看到真空管的「火光」。

多附一支功率管
Octave有一處與眾不同,在此要先說。打開紙箱,您會發現廠方放了五支KT-120功率管在內。奇怪,V110明明是每聲道用二支KT-120做推挽工作,怎麼會多出一支?難道廠方疏忽放錯了?廠方哪裡會疏忽,那是刻意多放一支,萬一您以後有管子壞了,可以馬上遞補,這是廠方的好意啊!老實說,聽過那麼多真空管擴大機,從來沒見過這樣做的,這種作法讓人馬上對Octave產生好感。
從外觀看,V110是一部中規中矩的真空管擴大機,「面板」窄窄的,但已經足以顯示所有的操控與燈號。機器上方就是鏤空金屬蓋以及密封起來的變壓器電源變壓器與輸出變壓器),如果不把鏤空金屬蓋打開,V110的外觀真的很樸素。拿掉金屬蓋之後,四支KT-120與三支小管子才能露臉,這樣看起來就像是真空管機了。
V110的「面板」左右二邊有二個大旋鈕,左邊負責輸入切換與其他,右邊則是音量控制。中央有一個小顯示窗。那三支小管子幾乎全埋在機箱裡,只有露出頭頂,不過這樣的設計正好烘托出那四支KT-120的「雄偉」。開機後,小顯示幕會出現一個綠燈與四個黃燈,綠燈是電源燈號,那四個黃燈則是四支KT-120功率管偏壓顯示。這幾個偏壓燈號要等開機後幾分鐘,功率管電壓正常之後就會轉為綠燈。看到四個綠燈,表示功率管的偏壓正常。如果沒有轉成綠燈,就要調整偏壓。
面板左邊旋鈕標示Pos 1-7,分別指示輸入端,依序是CDTunerAux1Aux2CD2BiasFront Ch.。再來顯示窗左邊有四個燈號顯示相對應輸入端,顯示窗右邊的四個燈號由上而下分別顯示PowerProtectionSoft Start以及Front Ch.Front Ch其實也等於是Home TheaterBypass功能,此時音量控制會跳開。

進音坊 Octave V110,同時擁有美質與真實

進音坊 Octave V110,同時擁有美質與真實
Octave的背板上有不少輸出入端子與切換開關,不過只有一組XLR端子,顯然是務實的非平衡架構。為了提供靈活應用,V110擁有前級輸出端子與後級輸入端子,您可以把它的前、後級拆開來使用。此外,還可外接Black Box,提高濾波電容量。


許多友善的設計
來到背板,看到Eco mode開關、CD1CD2XLR端子)、Aux1Aux2(可做Phono輸入)、Tape RecFront Ch.Pre OutMain In,還有70瓦與110瓦切換。另外可以看到Black Box Connector。由於V110只有一組XLR輸入端,其餘全都是RCA端子,可以想見V110並非平衡架構,事實上真空管機也很少平衡架構,因為真空管本身要達到平衡架構的配對要求相當困難。當使用KT120管子時,要切在110W處;而當使用KT886550KT90KT100EL34時,切在70W處。所謂黑盒子就是外接電源Black Box電容模組,分Black BoxSuper Black Box,前者增加四倍電容量,後者增加十倍電容量,我測試V110時接的是Black Box。請注意,這個黑盒子是增加整體的濾波電容量,而非像有些擴大機的設計,外接電源負責某部分線路供電,機內本身的電源負責另一部份供電。
V110Eco mode可以減少不需要的高熱,還有不必要的耗電,分為Eco OffEco OnAmp Off三檔。如果不使用後級時,要切在Amp Off檔。例如只把輸入端當做訊源分配,銜接耳擴或錄音輸出、前級輸出等,當機器開著,但是沒有唱歌時,如果超過九分鐘沒有音樂訊號輸入,就會自動進入睡眠模式,此時機器就會剩20瓦耗電。等到音樂訊號再度輸入時,V110內部又會啟動,經過35秒鐘的熱機與開機延遲,音樂又可以唱出來。當然,這套機制也可以增加管子的壽命。


採用EI變壓器
打開V110的頂蓋,可以看到後方高起處左邊有二個EI型輸出變壓器,而右邊則是一個EI型電源變壓器。我們都知道,輸出變壓器等於是真空管機的靈魂,輸出變壓器品質不好,一切都免談。而Octave是從自家繞製變壓器起家,當然深知輸出變壓器的重要,所以您不必擔心輸出變壓器的品質。除了輸出變壓器之外,其他元件Octave也不含糊,例如繼電器使用Nais,電容使用EpcosWimaSolenROETantalum等,而開關則使用Elma。這些零件通通放在印刷電路板上,而非遵古法搭棚,顯然Octave並非「食古不化」,而是有所取捨。
V110雖然採用真空管當做功率放大,但內部增益級卻使用固態元件,或許您會奇怪,不是明明就用了一支ECC8312AX7)與二支ECC8112AT7)小管子嗎?怎麼還需要使用晶體線路來擔任增益級放大?原來AndreasHoffman經過多年研究,發現如果要讓功率輸出級的真空管發揮最大效果,電壓增益級就必須採用混血設計。他在音量控制輸出後的第一個電壓增益級採用IC放大,不過只放大10dB。經過IC放大的音樂訊號接著進入12AX7做第二級電壓增益放大,而那二根12AT7併聯,做為陰極分相器使用。


進音坊 Octave V110,同時擁有美質與真實

進音坊 Octave V110,同時擁有美質與真實

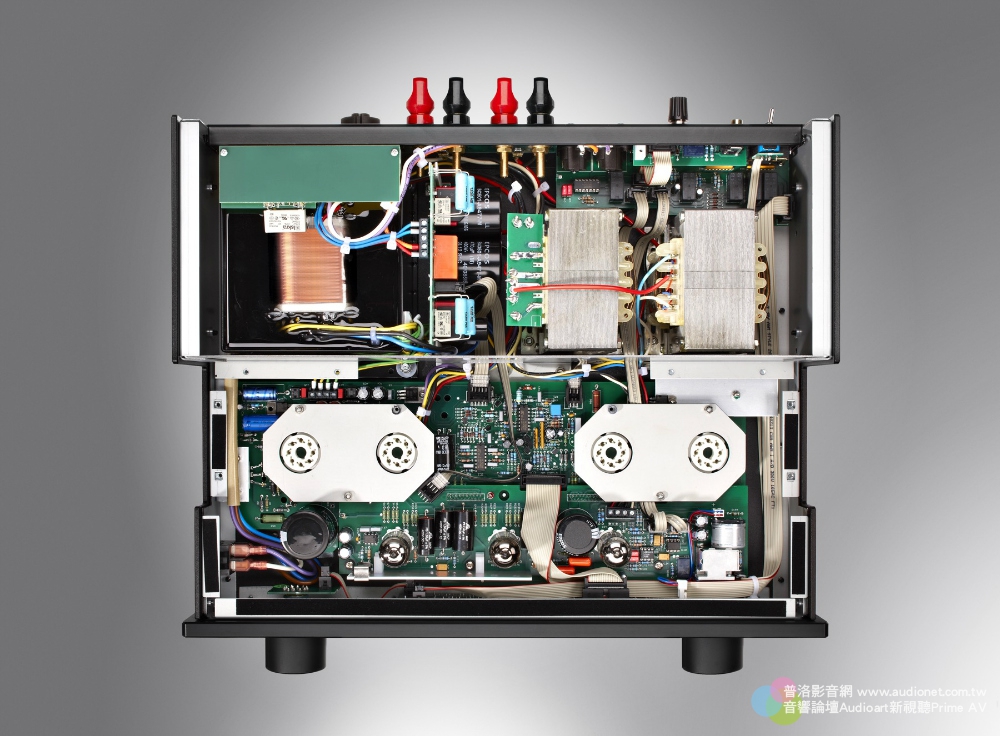

V110的內部採用印刷電路板,電源變壓器與輸出變壓器採用EI型,整流穩壓採用固態元件,再加上完善的保護伺服機制,使得那些真空管可以在最穩定狀態下工作。

固態與真空管混血
其實V110不僅第一級電壓增益使用IC,它的電源供應穩壓線路也使用MOSFET來穩壓,提供340V高壓給KT-120。用慣晶體機的人一看到340V,難免會嚇到,怎麼電壓那麼高?放心啦!340V屏壓對於真空管機而言並不高,何況Octave的擴大機都有非常完善的保護機制,例如Soft Start就讓高壓延遲幾十秒鐘之後才接上,這幾十秒鐘就是讓內部的伺服控制做檢查。V110的大小真空管燈絲,以及高壓供電回路都採用邏輯控制線路來控制,這種線路稱為Power Management System。它隨時伺服監控著內部真空管、整流、電解電容、開關等等,保護開機時的突發大電流,這套系統不僅保護管子,也保護了供電線路。擔心這種線路會影響聲音表現嗎?不會,因為它不在音樂訊號路徑上。
不管晶體機或真空管機,多少都會施加整體負迴授,所謂「無負迴授」就是指沒有施加整體負迴授,但局部負迴授還是免不了。V110也施加了整體負迴授,不過並不高,只有5dB而已。雖然負迴授量少些可以提升擴大機反應的速度,相位失真也小些,不過也要付出代價,那就是輸出阻抗會比較高。V110的輸出阻抗大約5歐姆,比起一般施加較多負迴授量的1-2歐姆,在阻尼因數數字上就比較吃虧。阻尼因數與什麼有關?與對喇叭的控制力有關,真空管擴大機的低頻表現普遍不如晶體機,跟阻尼因數的高低也脫不了關係。您想想,真空管擴大機就算輸出阻抗是1歐姆,阻尼因數也才8而已,這跟動輒上百上千的晶體機阻尼因數真的天差地遠。不過Andreas Hoffman堅持使用少量負迴授,他認為這樣聲音比較有音樂性。
為了安全,V110前級輸出端有加輸出緩衝級,避免外接的擴大機或主動式喇叭影響到擴大機內部。而Front channel其實是後級輸入端,可以外接前級,此處連接一個繼電器,把音量控制旁路。此外,Octave每部機器在出廠前,都要經過48小時通電耐力測試,確定沒問題之後才包裝出廠。您看,即使做過這樣的耐力測試,廠家還多寄一根功率管給用家,真是負責到底啊!


偏壓調整
使用管機,免不了會遇上偏壓調整,當您調整偏壓時,顯示窗會出現直排三個燈號,如果只有紅燈顯示,代表偏壓調太高,如果綠燈跟紅燈一起亮,代表KT120KT886550的管子偏壓都適合,如果只亮綠燈,那是最正確的。如果綠燈跟黃燈一起亮,適合EL346CA7KT77等偏壓比較低的功率管。如果只亮黃燈,表示偏壓調得太低了。或許您要問,顯示窗黑黑的,那有可供調整偏壓的平口螺絲?有啊,你用手摸就知道了。

聆聽V110的場地在我家開放式大空間,搭配的數位訊源是瑞士CH Precision D1 SACD唱盤,喇叭有多對,讓我一一道來。當我搭配Heco New Statement時,低頻量感少了些,此時導致高頻段比較突出。換過幾種線材無法改變這樣的情況,於是最先放棄搭配New Statement的可能。再來是搭配AER Momentum,老實說非常好,除了低頻的彈性與控制力我認為還可以更好之外(聽Leonard Cohan的「Ten New Songs」),高、中、低頻段相當平衡,低頻段量感也不會嫌少,中頻段人聲飽滿程度也相當好,所以我把AER Momentum列入考慮。接著我突然想到搭配AtohmGT-1書架型小喇叭試試看,沒想到搭配這對小喇叭時,高中低頻段聽起來竟然也相當平衡,而且高頻段的甜味與光澤特別好,如果不聽大編制音樂,在小房間中其實是相當搭的組合。

詳細聽感請見音響論壇324期

進音坊 Octave V110,同時擁有美質與真實

進音坊 Octave V110,同時擁有美質與真實
參考軟體:
「喇叭的28道試煉」雖然標題是喇叭的試煉,其實用在任何器材的測試中都很適當。我選擇這些曲子的用意是,在好聽的音樂中,音響迷可以測知音響器材的耐受極限。每首曲子聽起來都好聽,音響效果引人入勝,那就對了。聽起來不好聽, 讓您如坐針氈,一定有地方出問題。

Octave V110
類型:真空管綜合擴大機
輸出功率:每聲道110
使用真空管:ECC83×1ECC81×2KT120×4
輸入端子:XLR×1RCA×5
輸出端子:RCA×1Pre Out
頻率響應:5Hz-70kHz10W, 0/-2dB
總諧波失真(THD):0.1%10W/4歐姆)
增益:38dB
負回授:10dB
輸入靈敏度:220mV
輸入阻抗:50k歐姆
前級輸出阻抗:240歐姆
最大前級輸出:5Vrms
訊噪比:-110dB90W
外觀尺寸(WHD):451×170×415mm
重量:22公斤
進口總代理:進音坊(02-87925679
