我在2015年曾經po過我的聆聽空間頻率響應測試圖,以及幾個頻率的RT60殘響圖,有關那次的劉漢盛聆聽空間測試文章請點擊
https://www.audionet.com.tw/thread-7812-1-1.html。2019年11月11日,我又做了一次劉漢盛聆聽空間的測試圖。這次做得更徹底,2015年是用OmniMic軟體搭配外接麥克風,這次是用REW軟體搭配外接麥克風。上次測的是二對喇叭,這次則測了三對我平常在用的喇叭。上次只有秀出1/3 Octave的頻響圖,這次則秀出1/3八度、1/12八度與1/48八度的三種頻響圖。
9 W) Z$ R" b6 e2 z; M' C+ ]6 O% u8 ]- f& R' N' @
" i5 R5 r. ~" z, @# F! O4 d

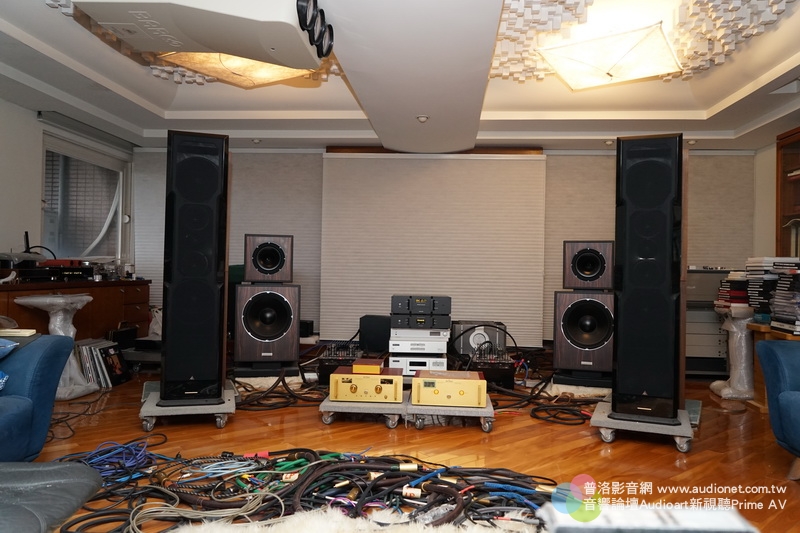

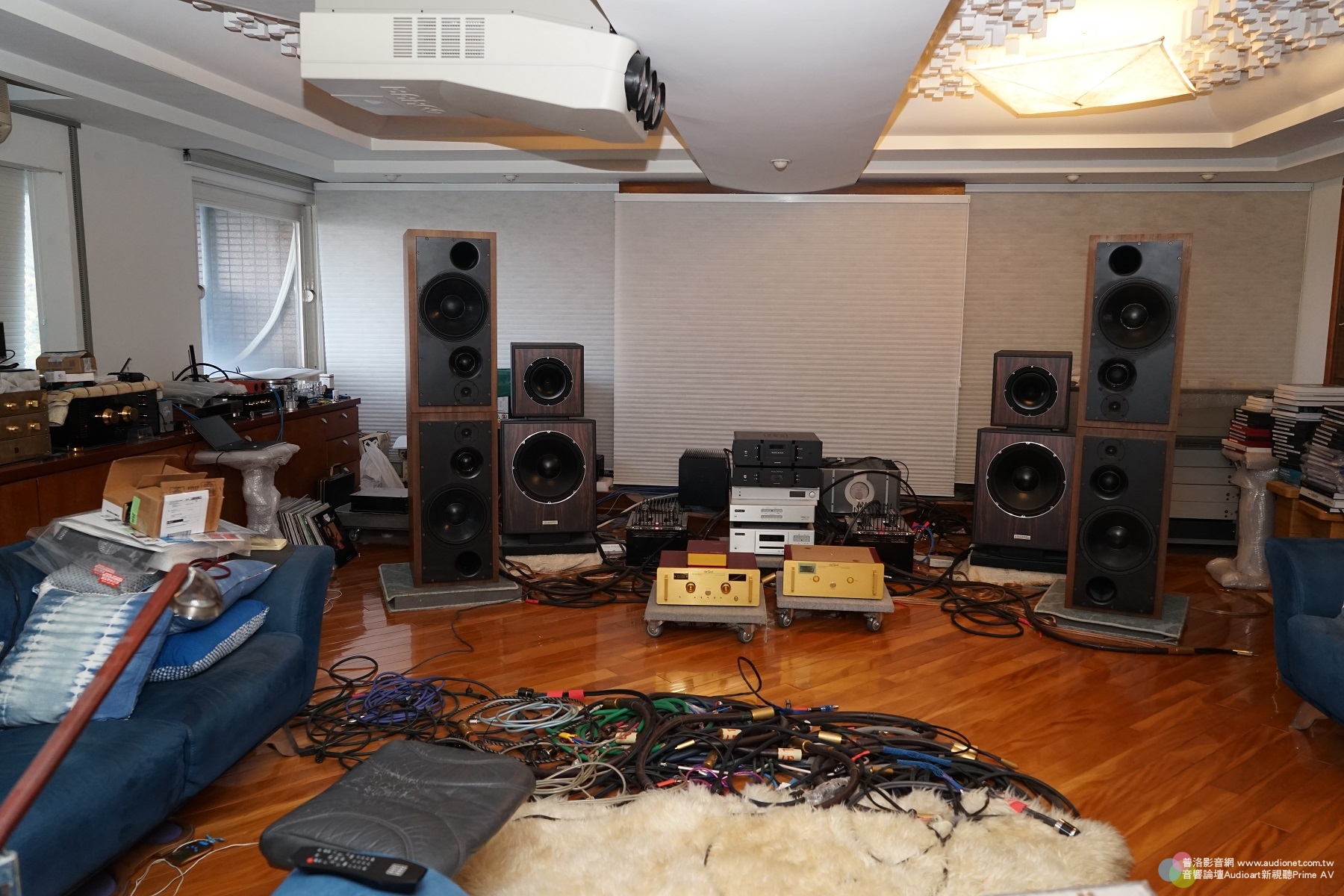

前面看到的是AER Momentum,ATC SCM100 ASL剛好被遮住看不到,最後面的是DynamiKKs!Monitor 10.15。
" ]& L0 }: x5 a: z9 G0 k5 }. p. w( z
這次除了頻響圖之外,我還秀出Impulse Response、Group Delay、RT60殘響時間(全頻段),以及瀑布圖、俯視瀑布圖(Spectrogram)等測試圖,可說是把所有的空間測試都公開了。我的目的是要讓大家更了解我的開放空間的各種測試指標,也讓大家更能體會我測試器材時的聽感。與2015年那次相比,我的喇叭擺位改變了,放在最後面的是DynamiKKs!Monitor 10.15,擺在中間的是ATC SCM100 ASL主動式喇叭二對疊起來,擺在最前面的是AER Momentum。
# O/ U- V: Z% m1 |! K1 `5 S- l+ | V1 Y z4 h
% `& d6 A1 v k* M1 T$ c4 k J* L
. @2 i& b- P+ M) A三對喇叭中的後面二對都是固定位置的,不會移動,只有前面那對AER Momentum是會以板車移動位置,事實上我在試聽其他喇叭時的位置大概就是AER的位置,當然不會是完全一樣,會依照實際需要調整擺位。後面那二對喇叭的擺位雖然是固定的,但也是經過我的喇叭擺位之後才決定的位置。三對喇叭有三個喇叭擺位的位置,所以量測起來當然會有不同。而聆聽位置是固定的,即使有變動也是細微的變動,可以視為沒有變動。這次測試時使用的擴大機是Specral DMC30SS前級搭配darTZeel NHB-108 Model Two。
* e! y$ M5 [. `# k
1 \" Y5 }; `& \5 g$ L" X
0 h: l5 _$ D g7 A4 o% m! P+ G' U
( u" x# W' f9 I0 m) r- n G$ Y, J在頻率響應測試圖中,一般量測的標準是1/3 Octave,我除了1/3 Octave圖之外,還把更細的1/12 Octave與1/48 Octave都秀出,後二者的圖形對一般人而言可能比較難以判讀,看1/3八度圖形可以看出全貌大概,會比較容易判讀。
1 t! s" M' Z2 z+ K# X' z) G; y7 }/ I! l7 s& c
測試中比較懷疑的是RT60的測試結果,跟我2015年測試時有相當大的不同,我不知道是哪次的測試比較正確?或者二次的測試都不夠正確?因為這次的測試圖形看起來很怪。或許,量測RT60殘響時間需要更 安靜的環境,或其他測試器材的搭配。所以,RT60的測試結果您可以忽略。對了,我家的聆聽空間坪數大約四十幾坪,背景噪音值最低大約35dB。由於天花板有二次餘數擴散器、房間內有許多物品吸音與反射,屬於偏軟調空間。
; T9 _2 [6 Y F7 L3 m: X* g. A; a6 a+ B: g. r/ l
- l. }, f/ }/ z; l ~( C1 ^) R6 n7 d
; ]1 ?5 I- x+ }) o
群體延遲圖、瀑布圖、俯視瀑布圖(Spectrogram)、Impulse Response圖可以看出空間聲波反射、分布、消散的狀況,要解讀這方面的測試結果就必須有相當的知識背景。有關這幾個圖,我還是po出來,讓能夠解讀的人自行去判讀。一般人大概是看頻率響應曲線圖來判讀我的聆聽空間。在Impulse Response方面,我多po了0-50ms(ms千分之一秒)的測試圖。聲波每秒在空間中常溫大約傳遞343公尺,以340公尺來算,50ms大約可以傳遞17公尺,我家開放式大空間最長的距離差不多就是這樣。
2 c' E! ^* j( \3 A) ?+ s
( c0 x) a! C$ W8 a+ ~

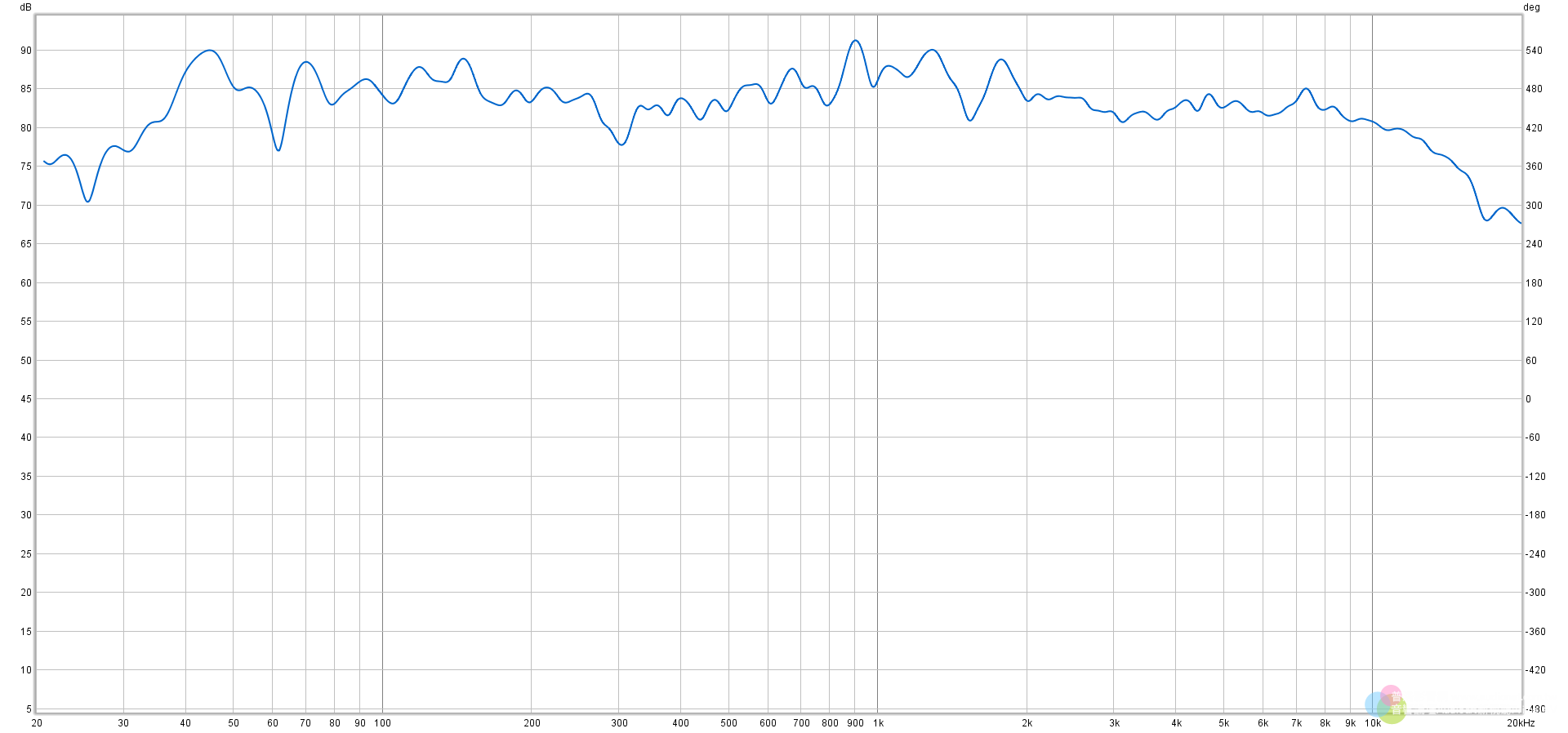

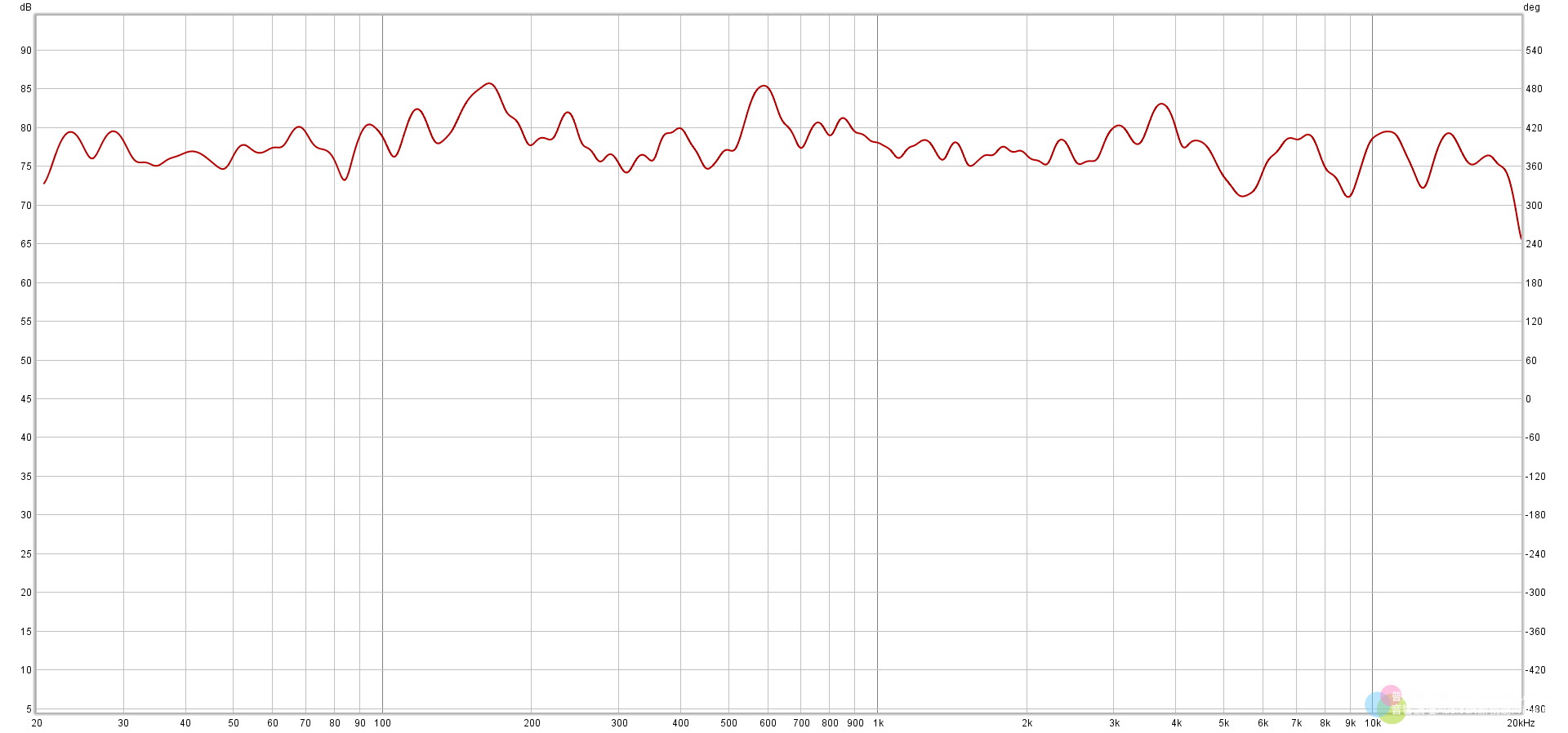

+ w% H7 @9 T2 z! z PAER 1/3 Octave頻率響應測試圖,請注意,每格是5dB,不是常見的10dB。
' A9 S2 `' H" P. {) a! j S+ I
$ A- J) h" Q8 Q9 X" i

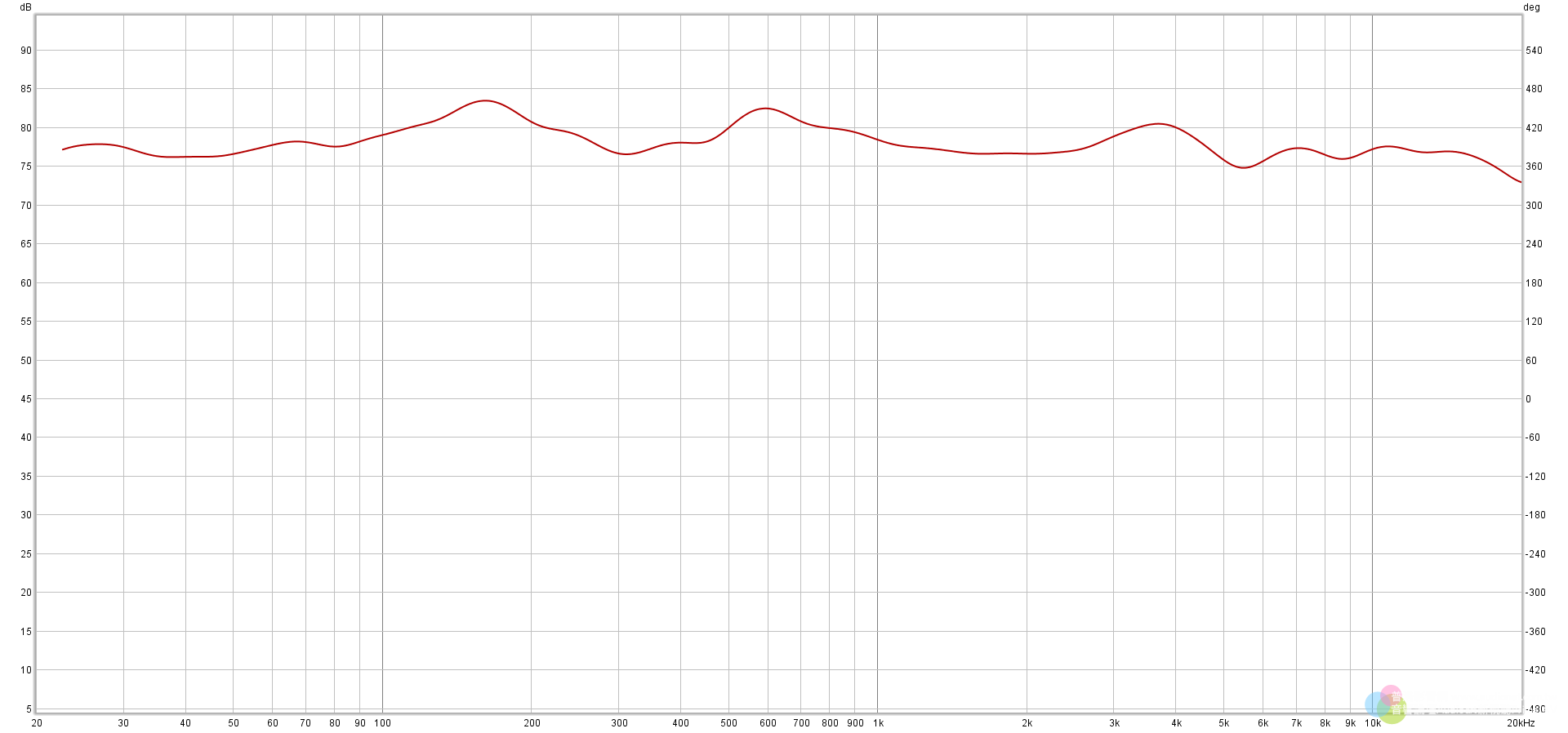

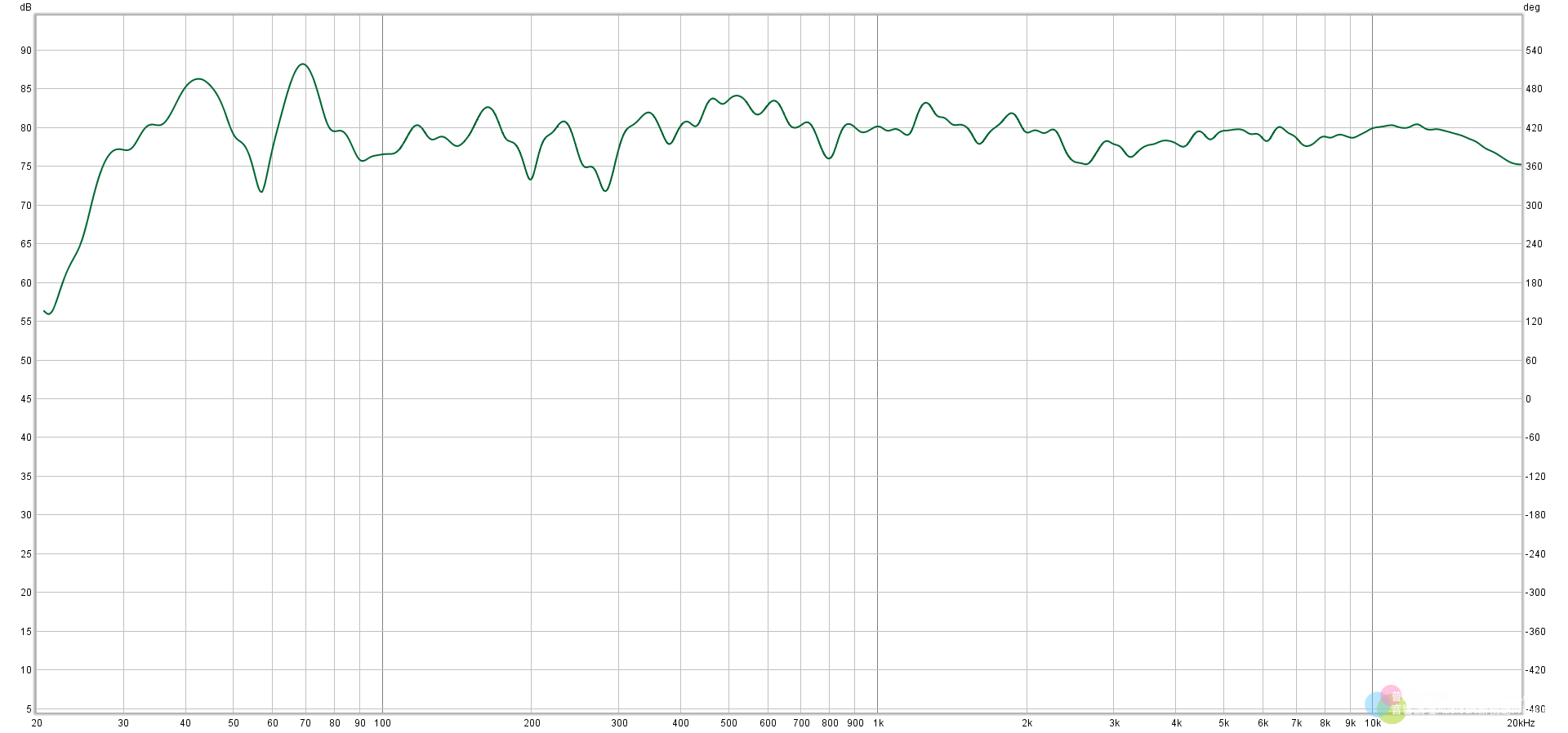

8 L* N- b1 l1 r2 M! ^0 GATC 1/3 Octave頻率響應測試圖
- _9 K# w" b% Y" i. b
4 ]; [; N: C( Y. I. I9 b
3 C) D1 e7 C) v! _, yDynamiKKs! 1/3 Octave頻率響應測試圖
) u2 I$ O+ I: S7 k* E( n% i
4 n( @ l2 T1 O/ I5 m' ]
/ P& x2 S e9 J/ @6 ~

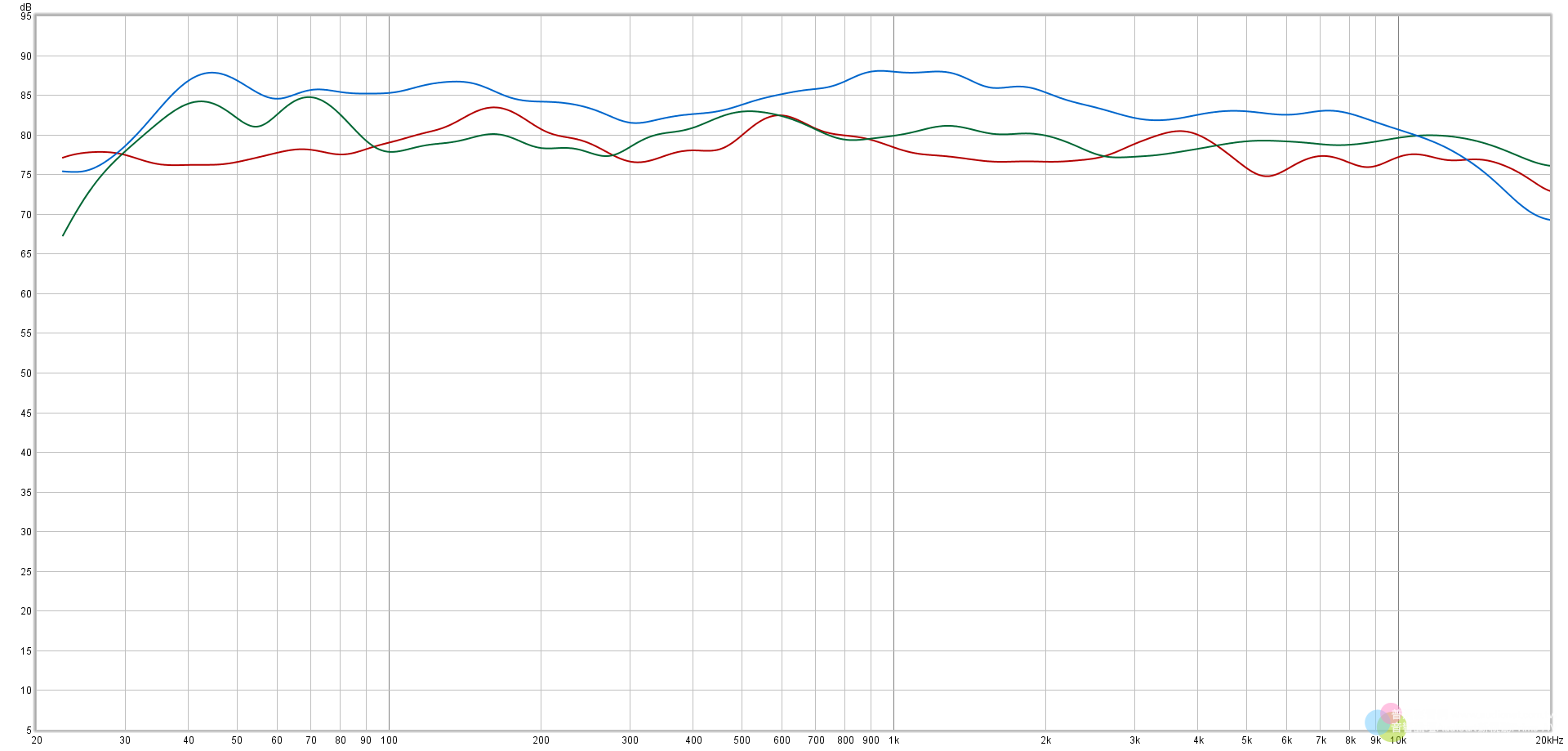

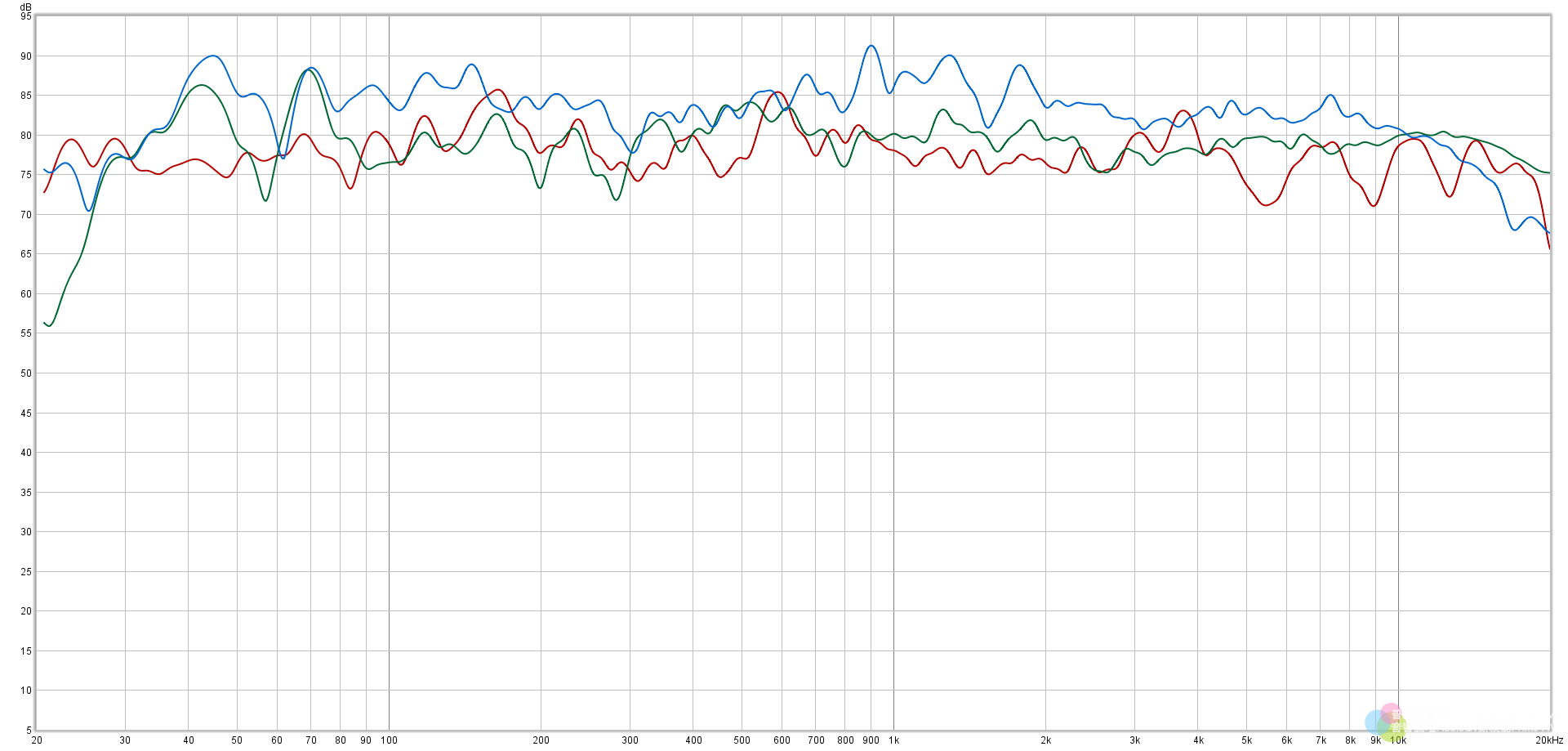

三對喇叭頻率響應曲線比較圖(1/3 Octave)
3 |3 ^8 k' J2 A3 ^
P# C% D$ @) O* ]2 A! O
( O. ?& J- m0 |3 e

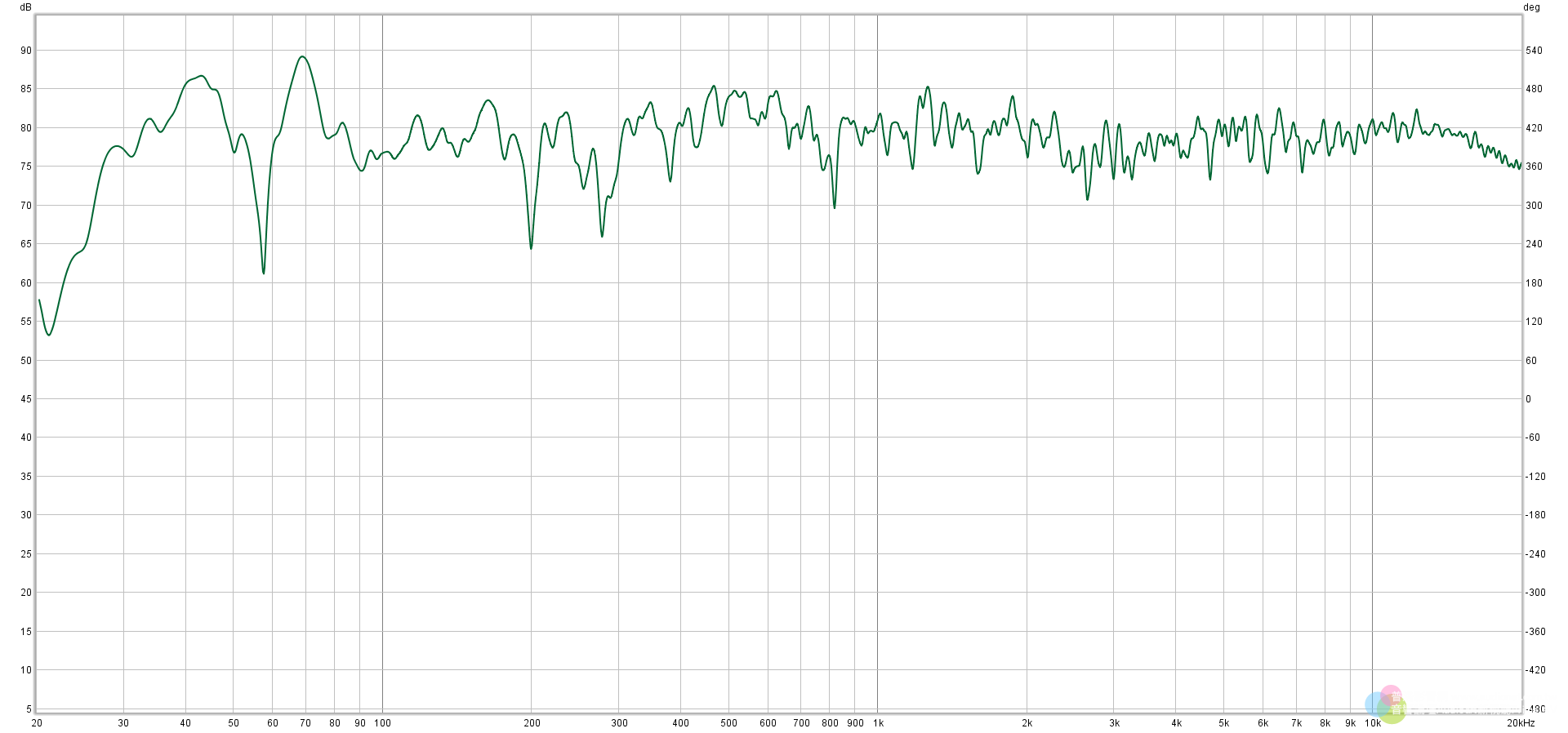

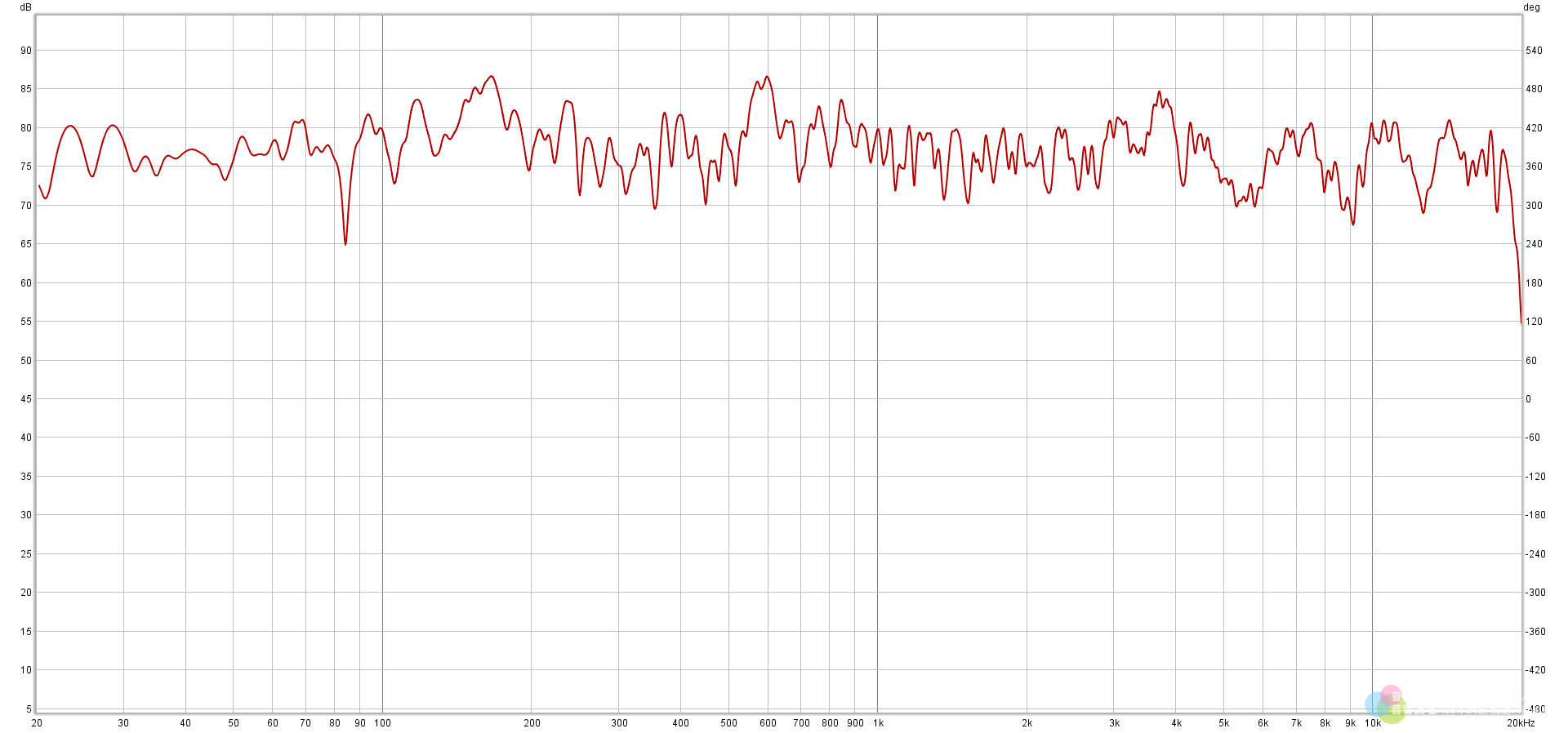

AER 1/12 Octave頻率響應測試圖
% L; y8 R8 x, A
6 \: q$ m4 w* J% v( W
. N. G3 g( G5 P, XATC 1/12 Octave頻率響應測試圖
7 o+ X2 U3 N. @+ r$ e+ }
X1 ^% S; w: h' u* M* t
1 x e4 L1 `, U& e/ O4 |DynamiKKs!1/12 Octave頻率響應測試圖
; J; @% g) ~" o# V5 r% [7 i6 S# l" R6 b+ t/ Y0 w
) U2 j& }& k5 r; }- t$ u' T9 p

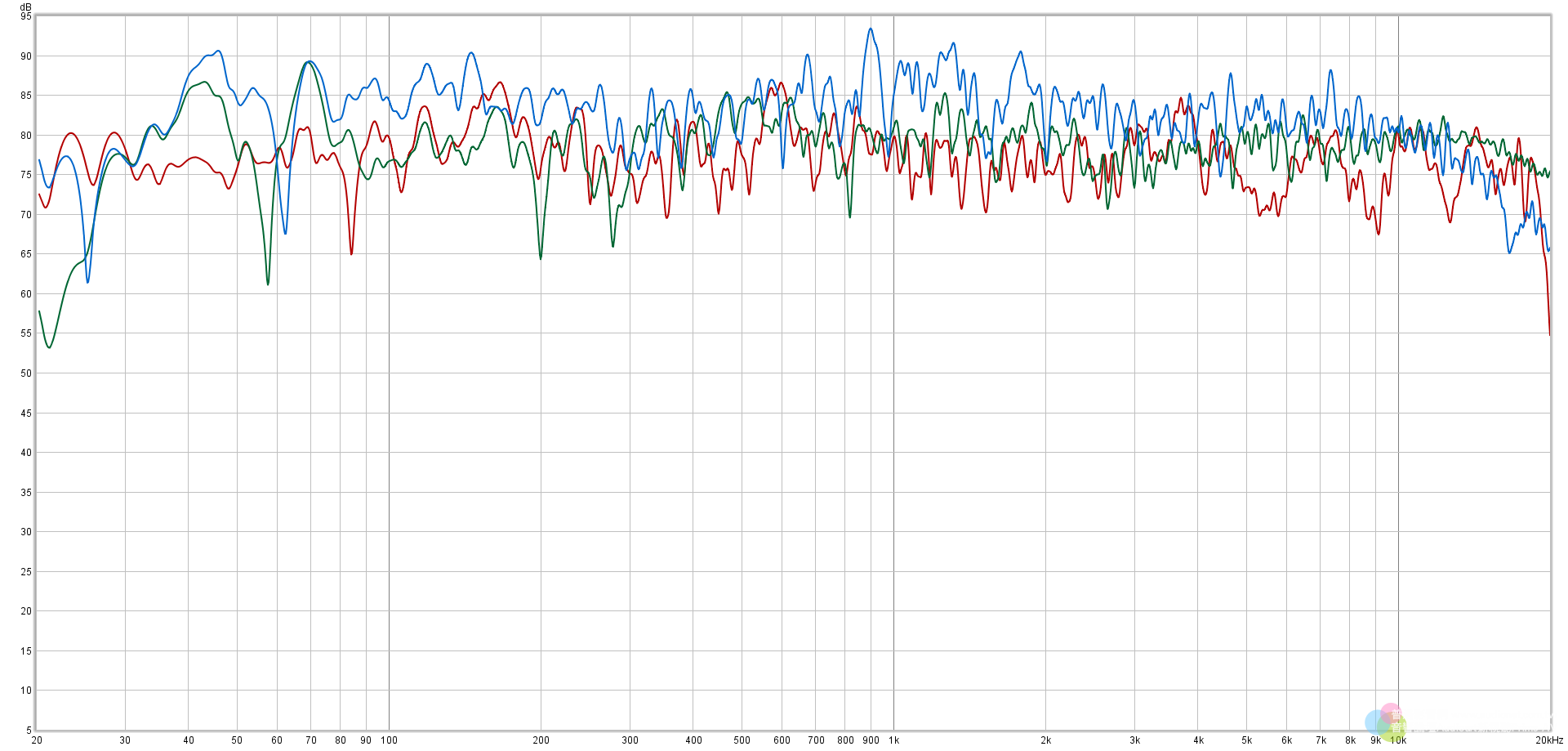

三對喇叭1/12 Octave頻率響應比較圖。
* C" w1 u& F ]
( {0 y7 @' ^, Z7 ?

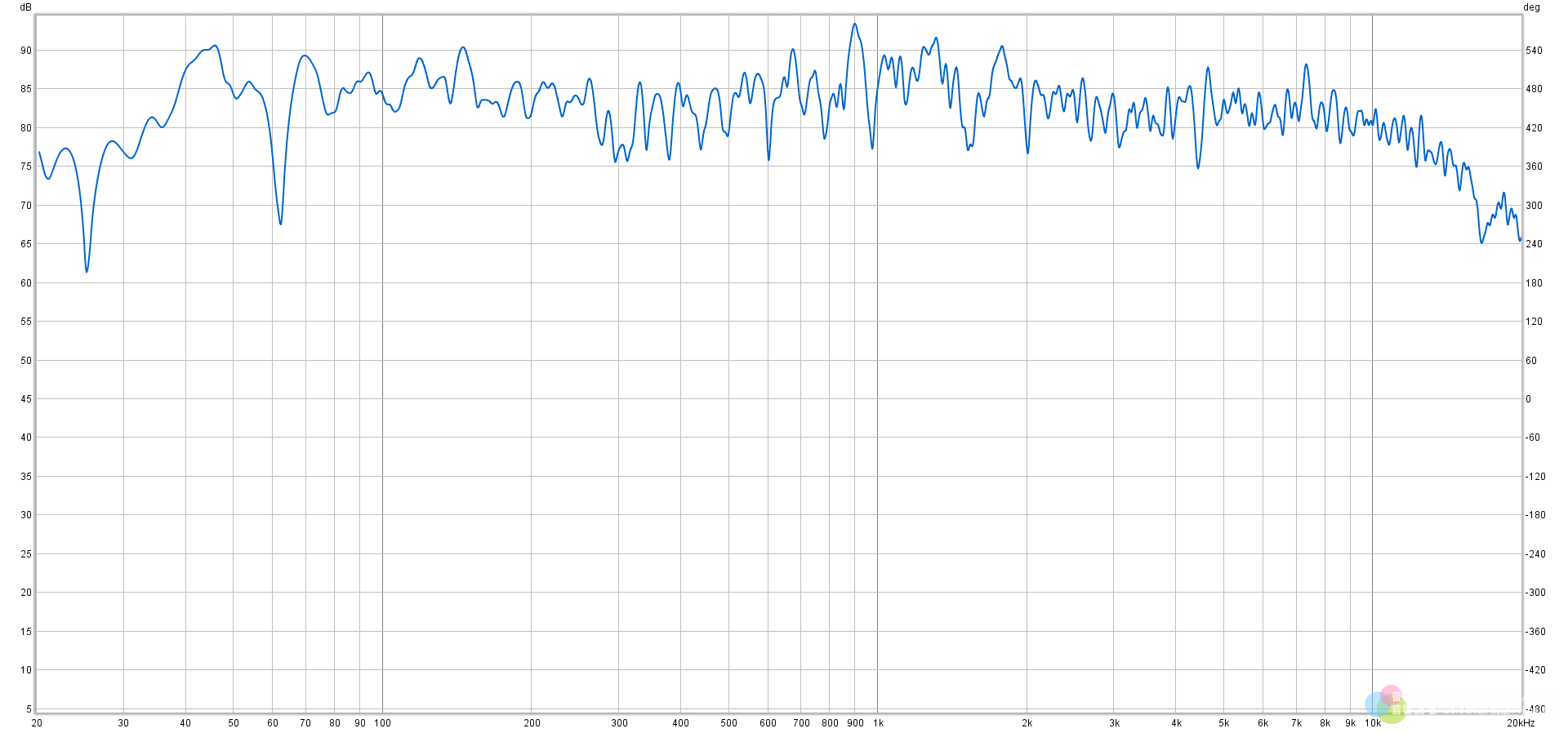

7 @+ x+ s* T) @AER 1/48 Octave頻率響應測試圖
& O/ q/ U6 |! N0 r0 b+ ^6 j( k! S- x
% x6 f6 ^3 a, P4 {) }) I, K
" H/ r0 n. ?) y
ATC 1/48 Octave頻率響應測試圖
) V* s. C- G6 G& o/ m, P5 Q1 W5 w
* z) ?* X" h* |/ O8 F- E/ }
# T& C: U2 L* |" l% ]% z: ^DynamiKKs! 1/48 Octave頻率響應測試圖
. N) U; G3 `% S' P6 f- L
" G& I$ ]5 m: o& c: U j: S
" |- }5 P) U7 T
三對喇叭 1/48 Octave頻率響應比較圖
) j- }3 r, m- T. b8 J( O, L3 ^
7 ]# c# m2 \* C# H c: J; Q
& j( w0 B6 ]$ R

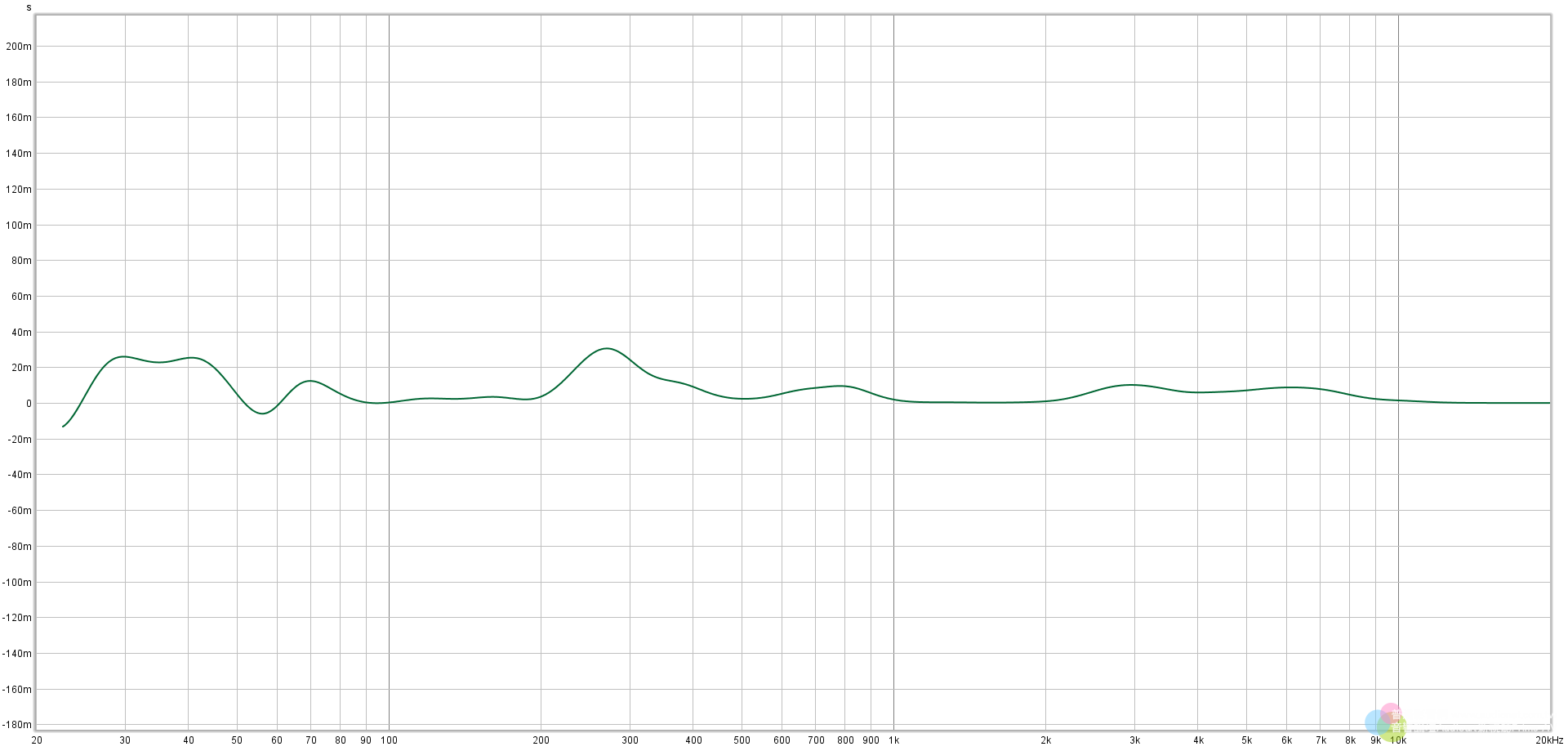

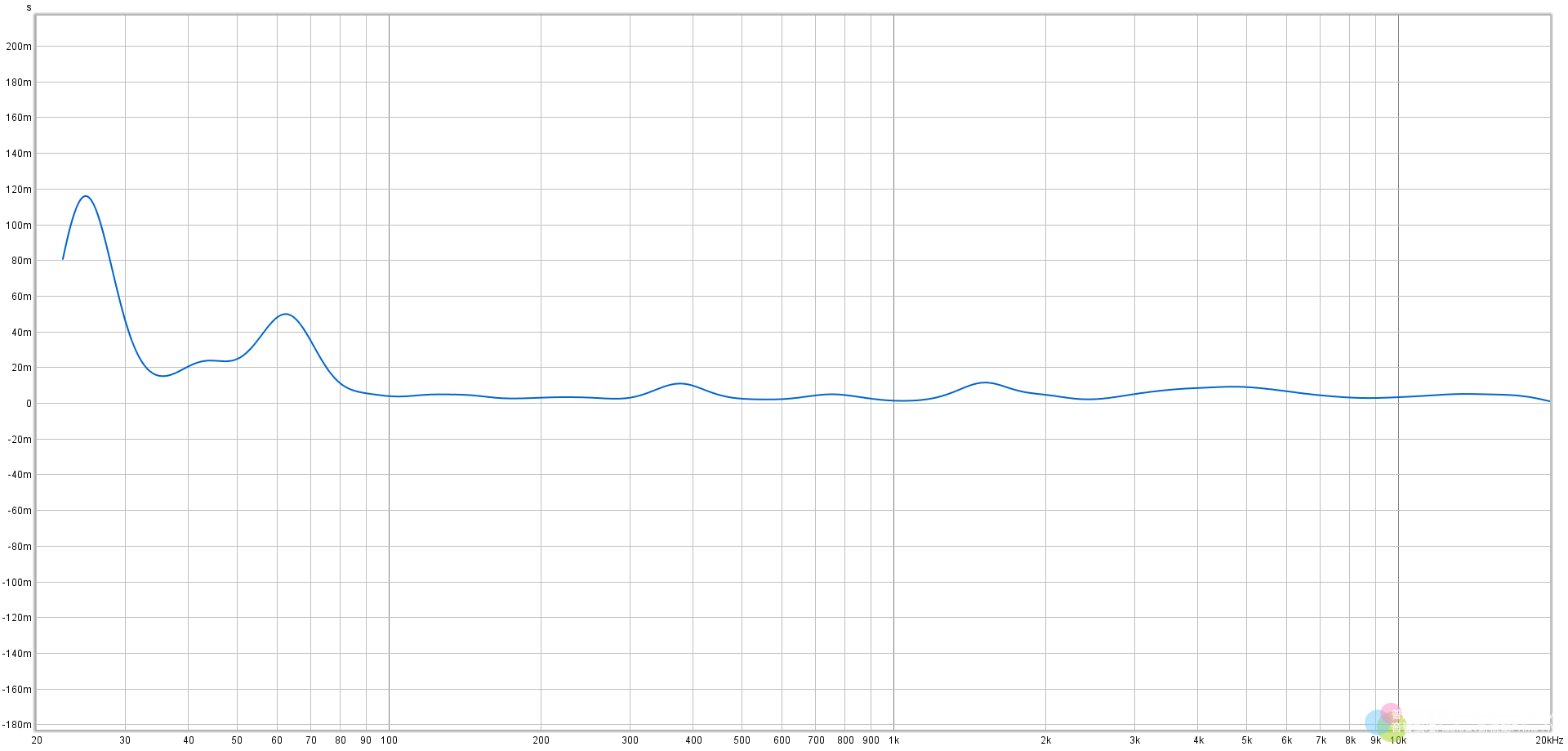

; @* ^; O, F5 W/ }4 ~$ ZAER Group Delay
: X9 T* ]: z4 l6 [1 Z# u6 k
1 N0 D; |2 S) L8 l* i9 ^1 v

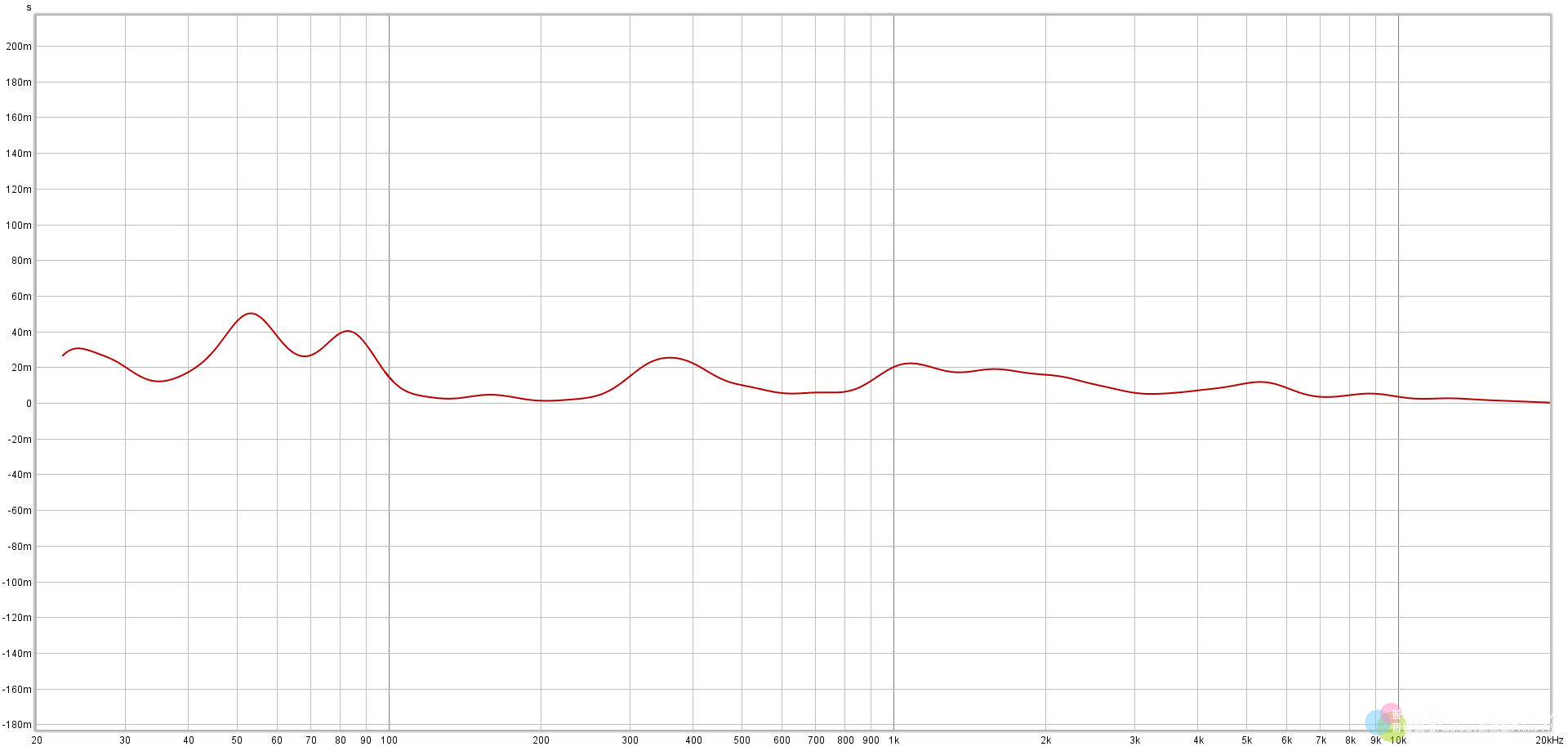

1 u. r8 J/ N8 p. s3 m, {" UATC Group Delay
. I1 X2 R" ?% P+ }! x |2 ]. c
5 s0 H" L% S+ P/ }# `) m6 e/ d3 z% s
3 K, l' k& a1 z& h& EDynamiKKs! Group Delay
" e# r1 n; A- @ q- J$ y
2 }1 m, Q. Z4 ~7 P4 }

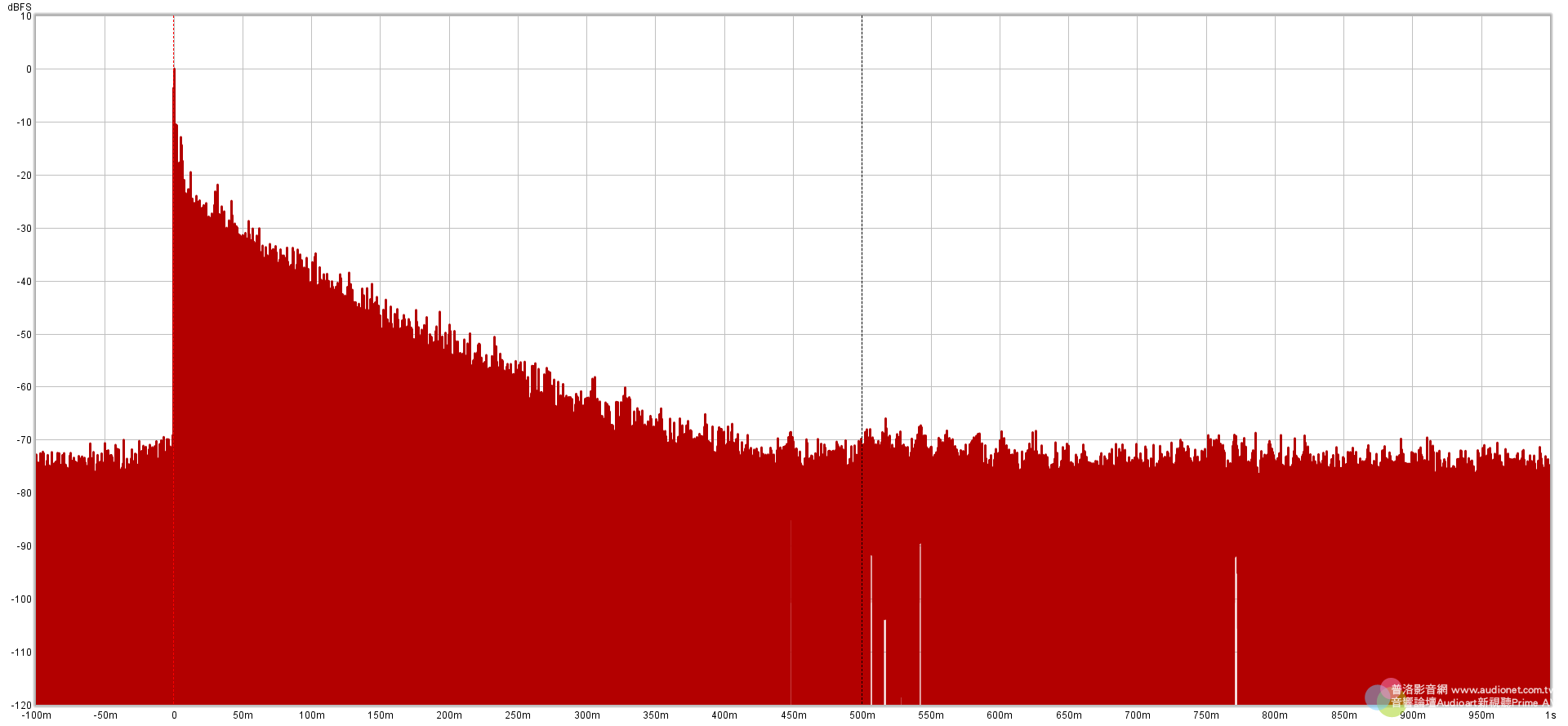

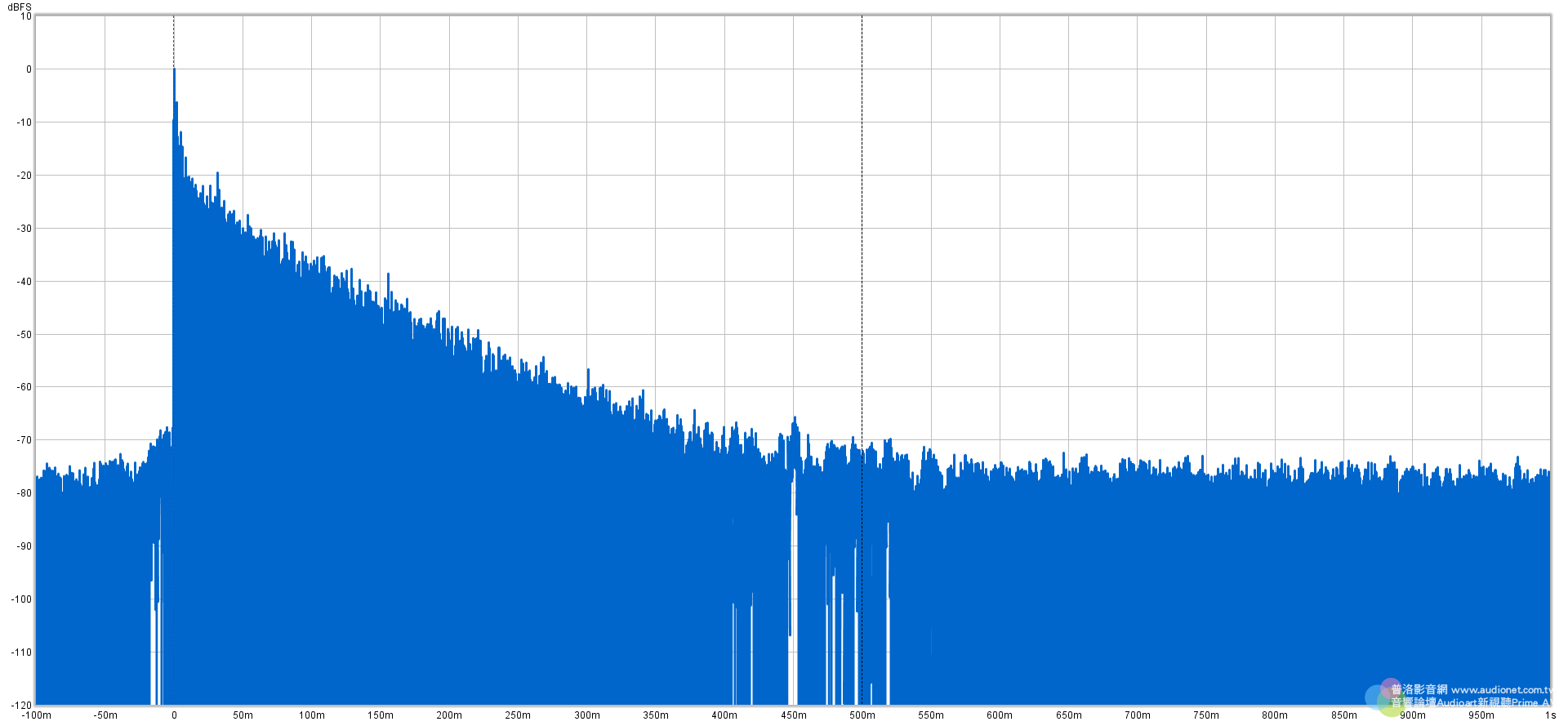

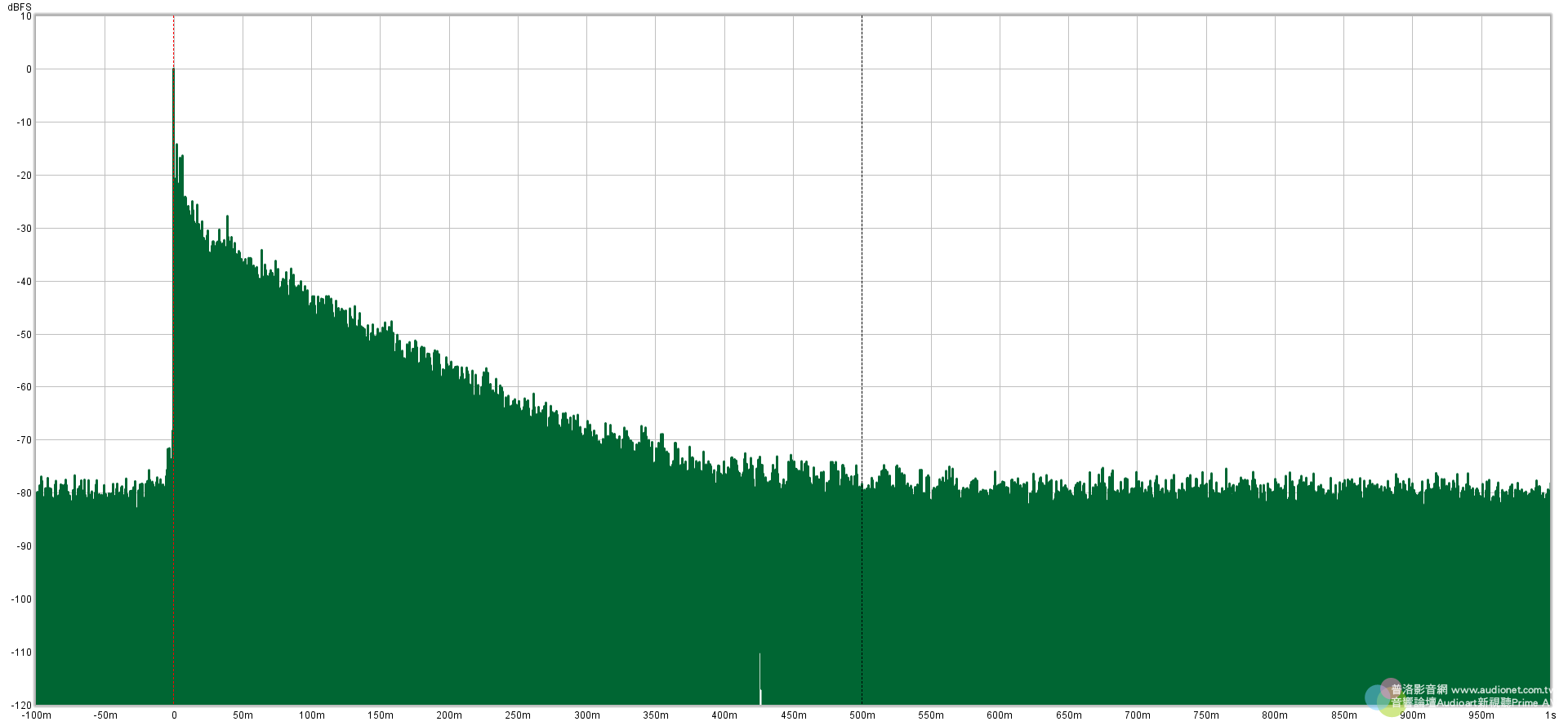

AER Impulse Response
# x" R4 |6 x: O% _5 a% V' D
" l9 p8 B) Y1 X( B" E8 Z$ r+ c q
0 r9 P+ A, I' ~4 R" p) q0 O( }( @
) @0 n; a$ H" E0 m9 B

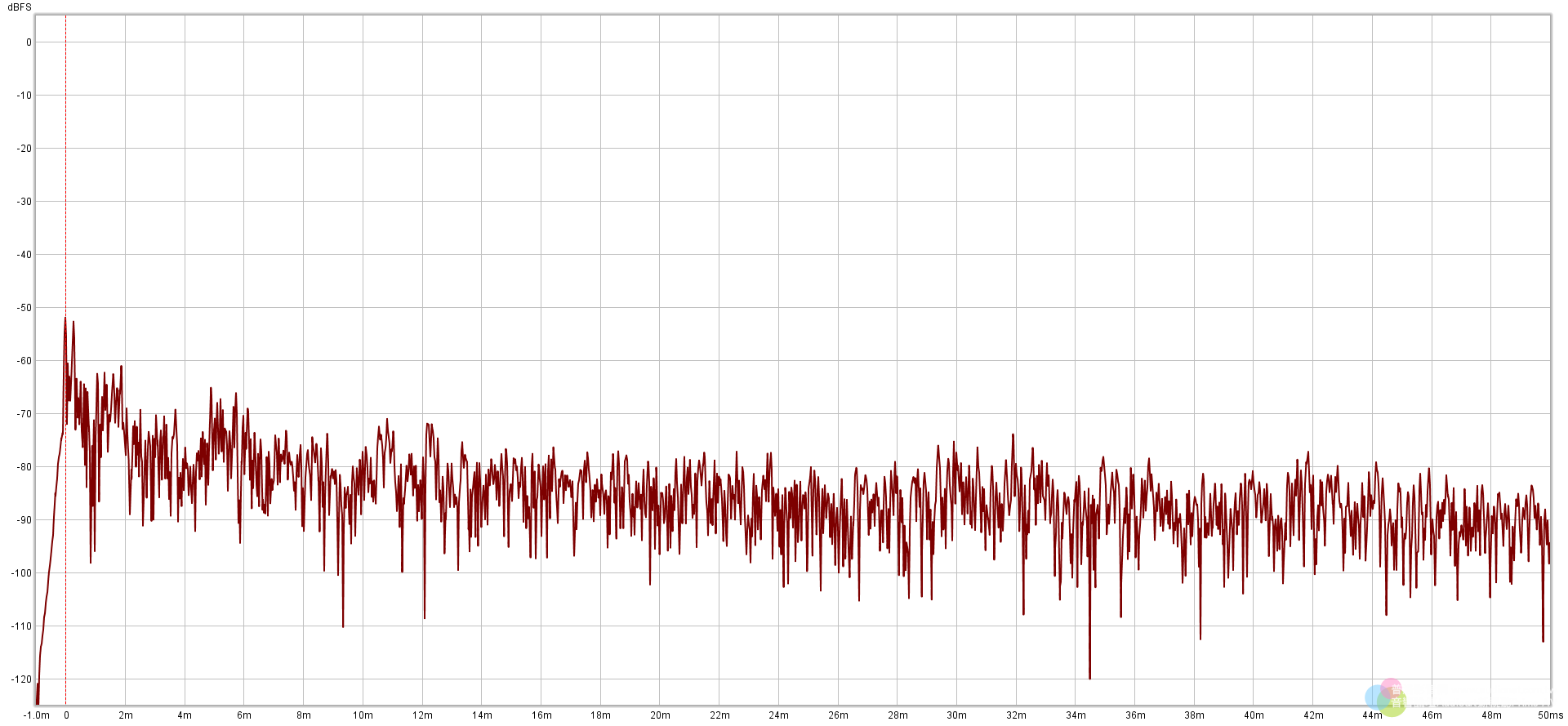

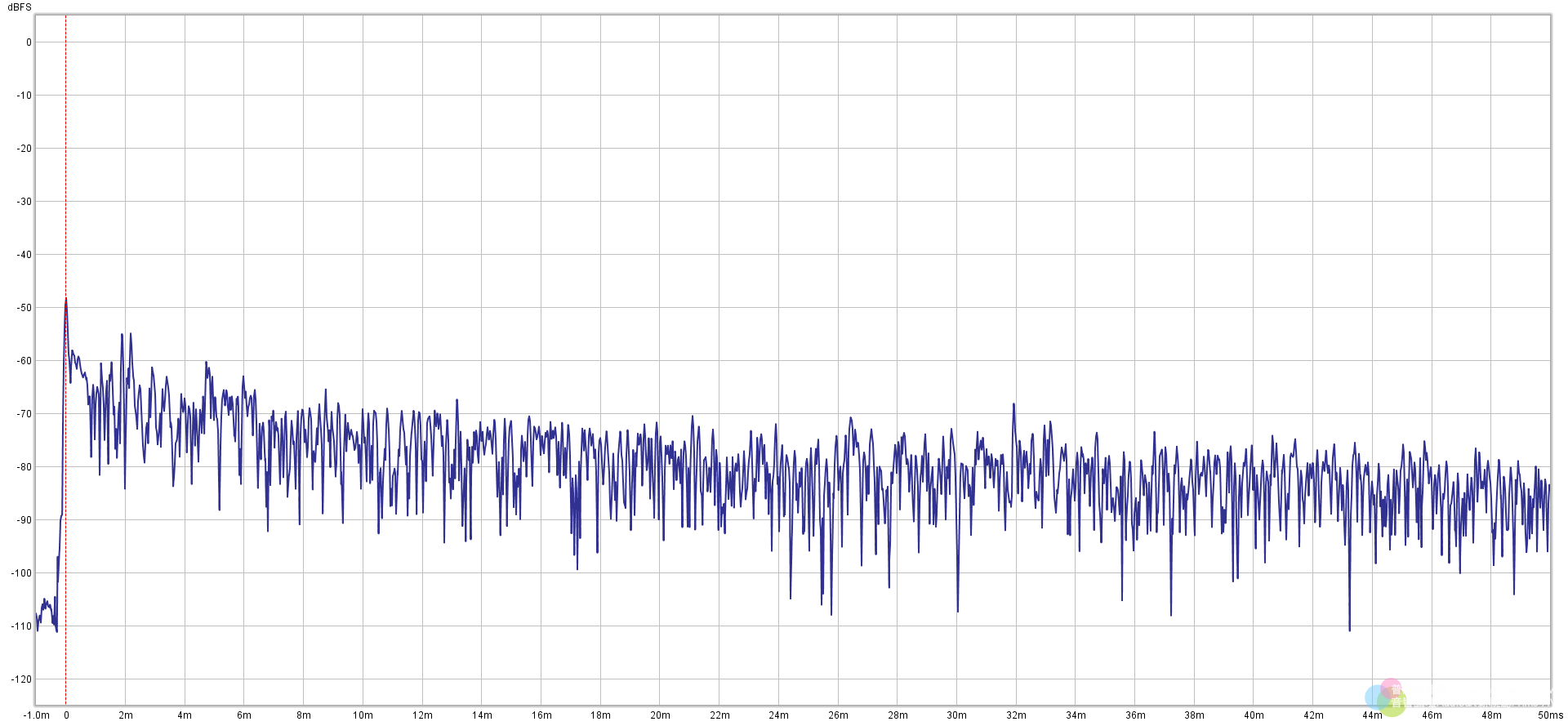

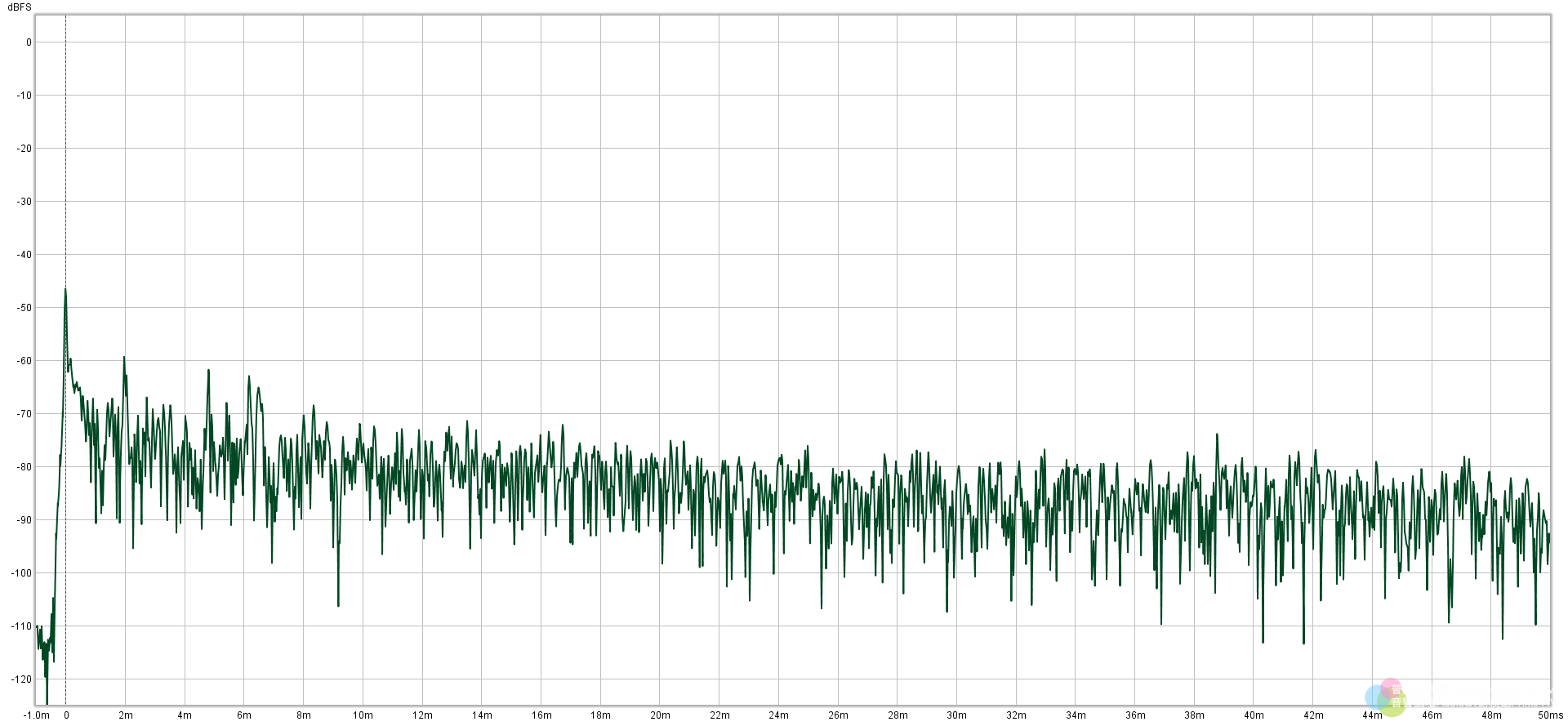

AER Impulse Response(0-50ms)
6 U; e! { Z' o9 `* j9 e3 h" U7 j% B3 J( P" |
( P( A. G% {8 @+ |( A* e0 qATC Impulse Response
" b5 {2 g L& `, \6 K2 V7 ^! T6 E
8 M* _* E- Y* c O
' g# J1 R2 W, m5 ~+ \- }$ a/ }ATC Impulse Response(0-50ms)
3 E/ {3 _. p# q" r. Y ]2 M/ s. Q4 s
4 F& o6 @1 }6 t) g6 q, b+ X
( z, |4 R! ]/ O4 }* E! C. s3 XDynamiKKs!Impulse Response
+ m: G% X$ Q; ^4 J5 S* I1 ]( V8 m# R, r3 ^
: P* [# K) u, J7 T' N! i5 d" ADynamiKKs! Impulse Response(0-50ms)
& ^* W; f4 }- d D: U
; \) q8 Q1 S3 V5 o/ E) d5 }$ G6 D( o
/ m- Q! Y m3 b. q/ S

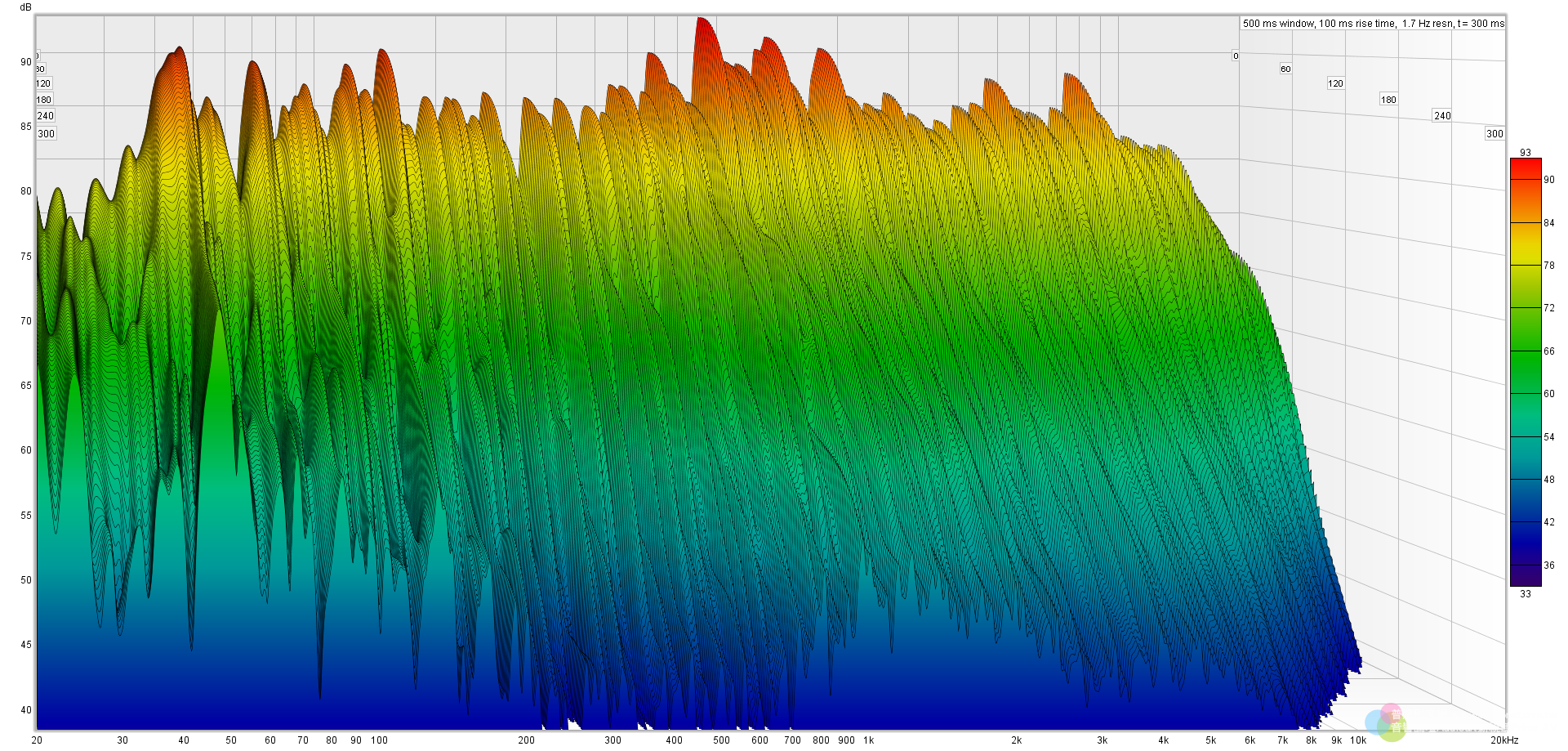

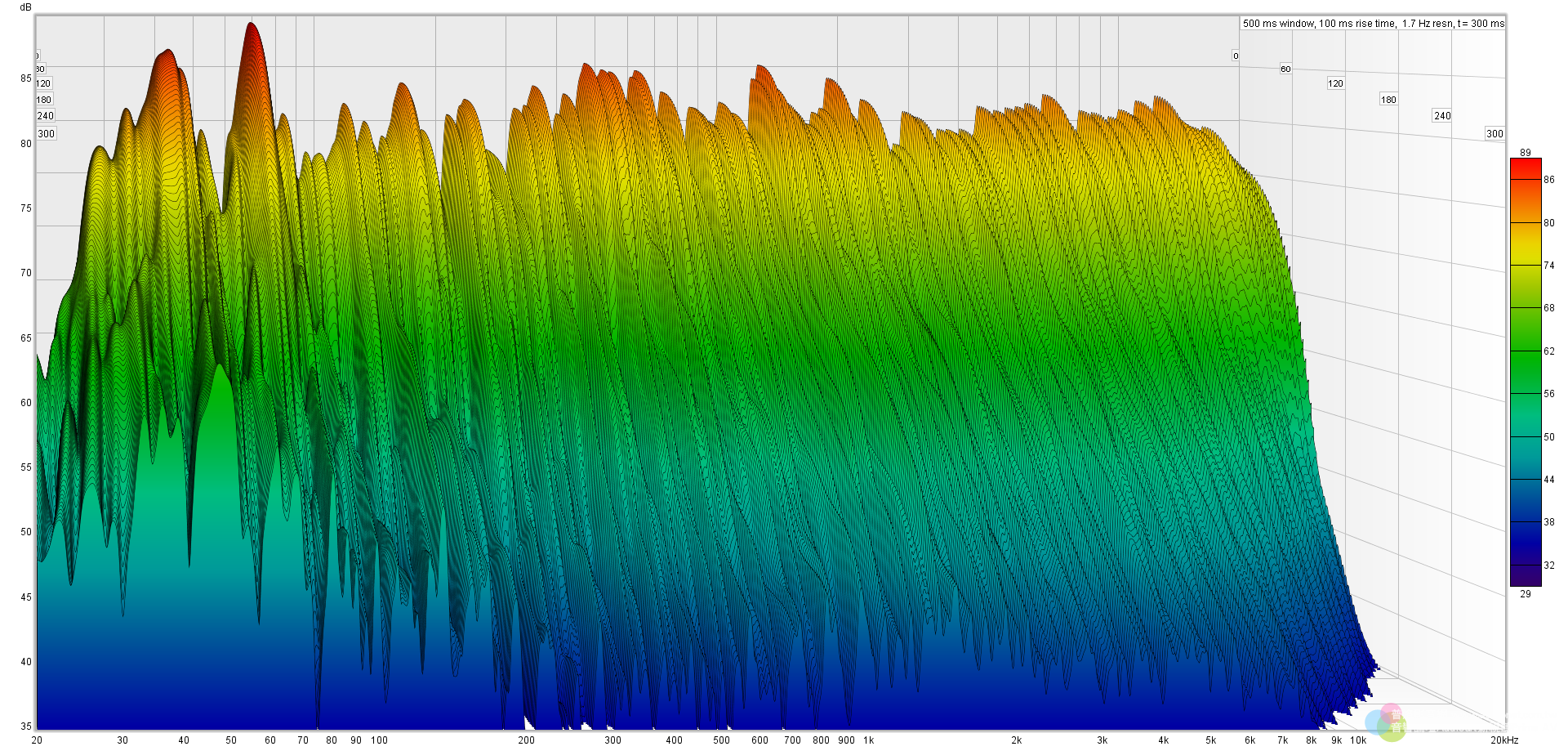

AER瀑布圖
0 l% K* {! d, {; g. O. w1 D
$ E F. q3 p( u7 z V

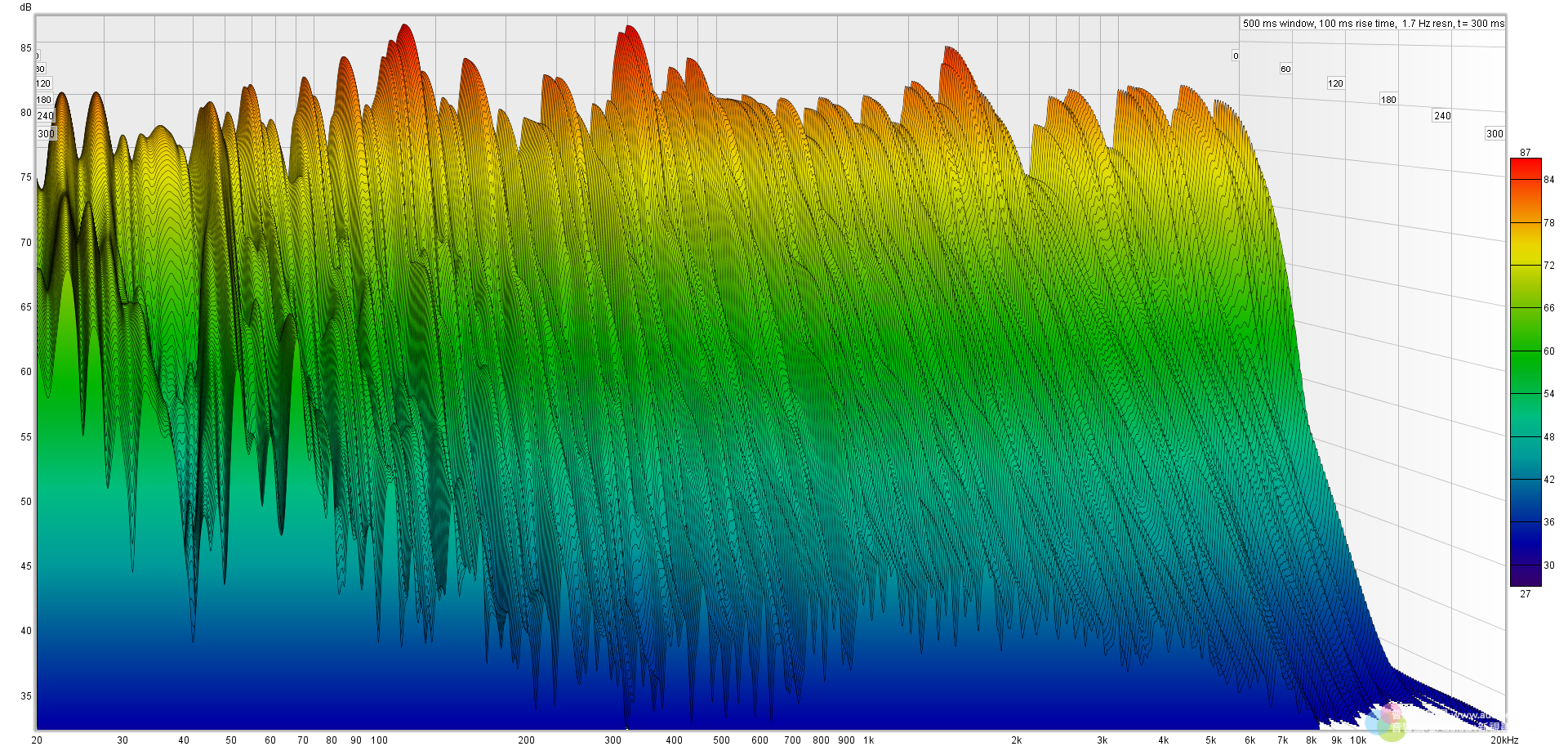

- S$ _. _4 H* b3 z. o XATC瀑布圖
+ S' a, I$ b3 t% s2 X1 P" I
$ l1 B; t$ w$ m8 c
% m2 | n9 {( ?4 D" C0 _$ s
DynamiKKs!瀑布圖
) Y4 o! M# y9 W. r/ w% H T2 I/ t- x8 u" m7 E# r4 W: R
, N5 ?) W! I! ?

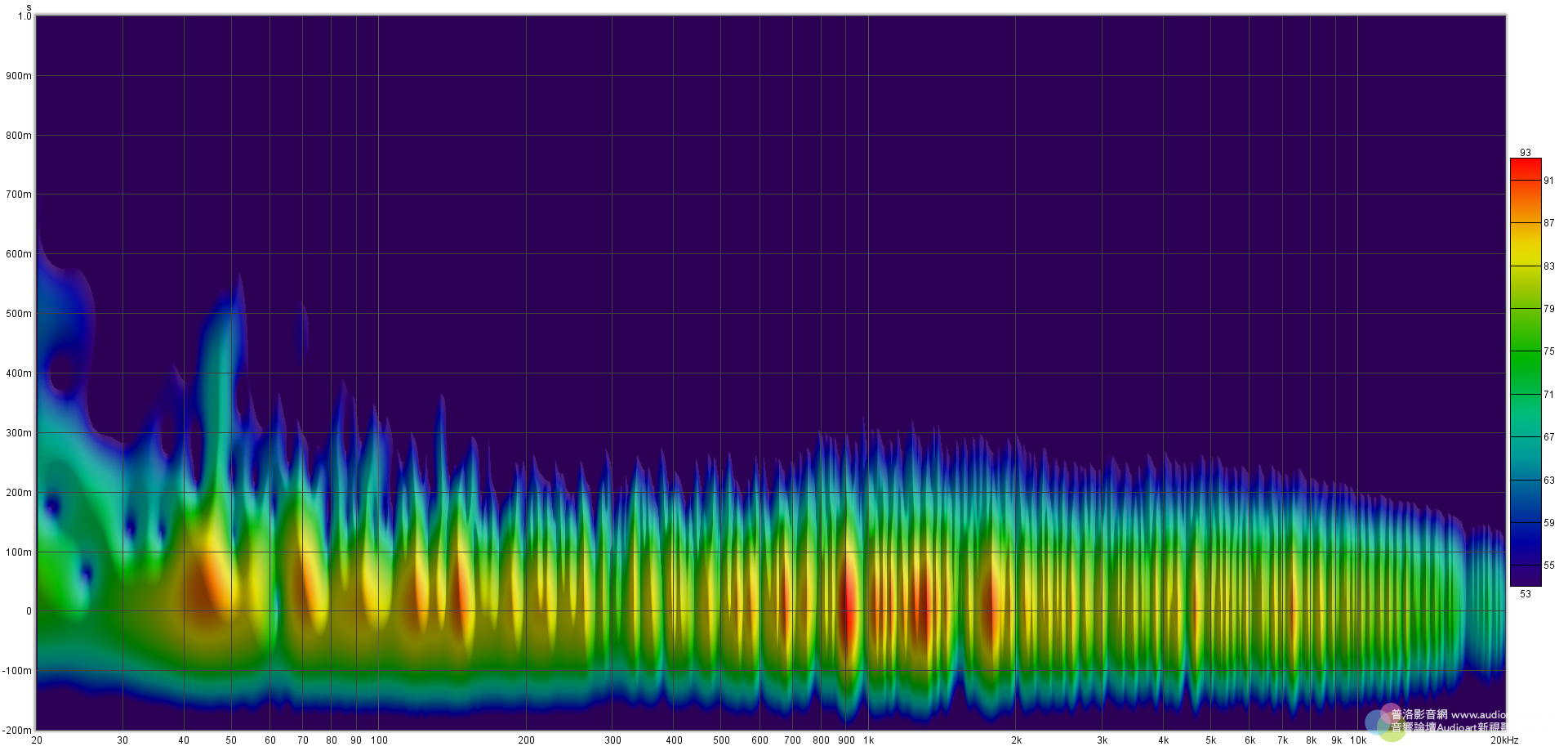

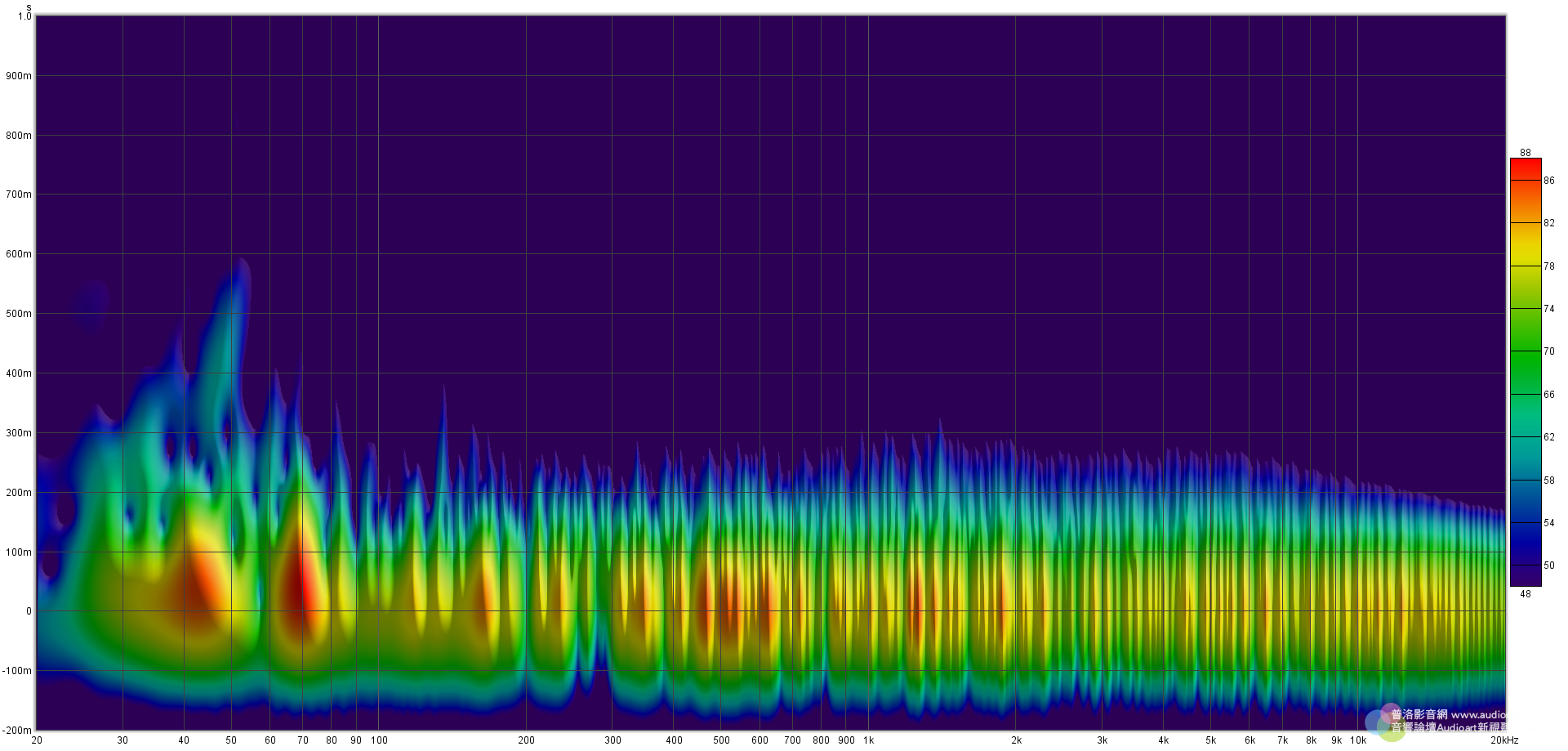

AER俯視瀑布圖(Spectrogram)
/ w9 a$ o' g/ N# |4 x. A; r
2 \; M2 j2 Z) C2 F ^ X

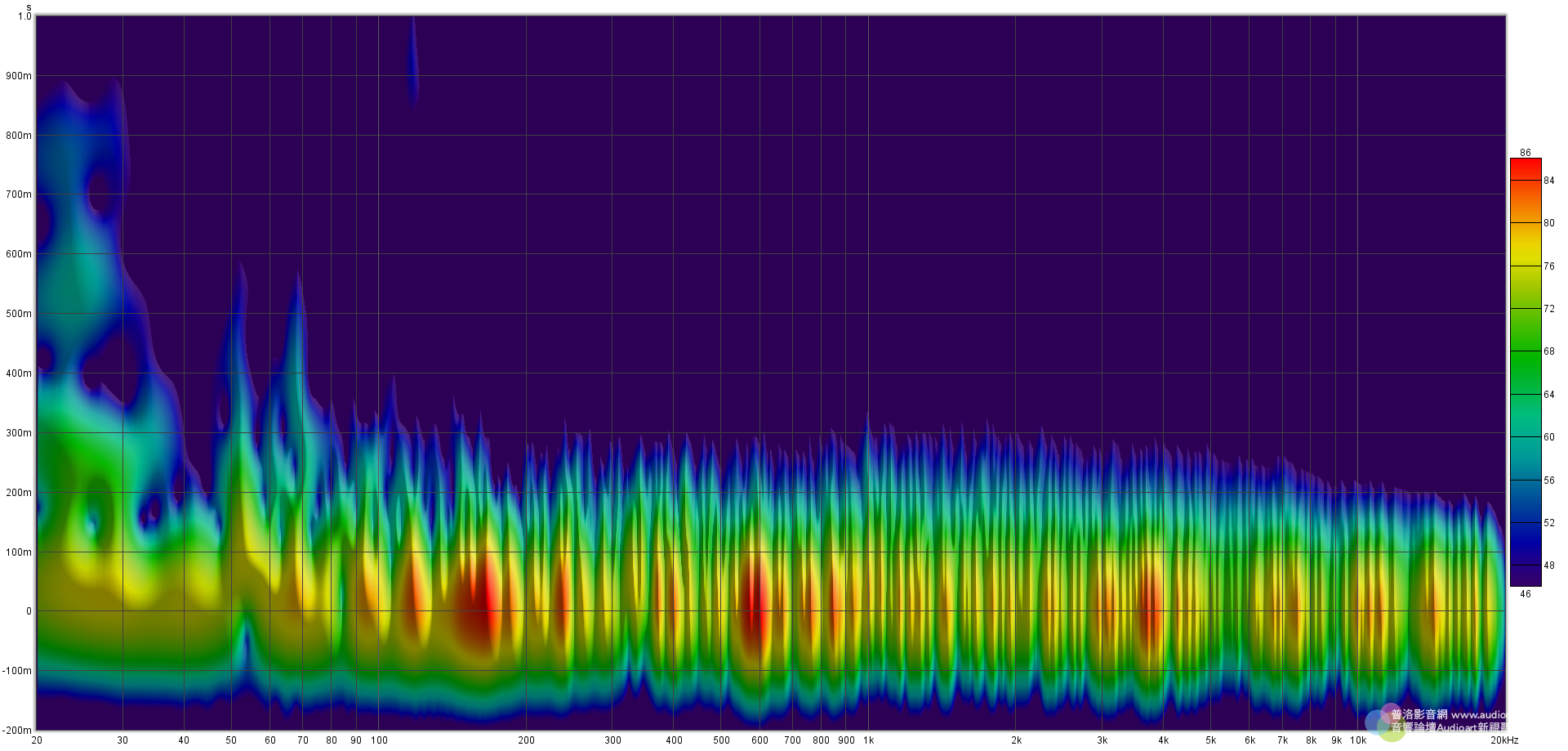

! T; n c3 K* |( m& eATC俯視瀑布圖(Spectrogram)
/ X6 I. S. X* ], \3 |0 P
( n( [: ?9 w0 G
2 i7 L% s$ m3 H1 l& O7 v5 h
7 \( d* Q7 w, M& |
DynamiKKs!俯視瀑布圖(Spectrogram)
2 `7 S8 ^8 K) J8 B8 i
* G$ @( M4 z6 @% f7 A+ I
) ~. o( @2 J! W3 I- K1 _

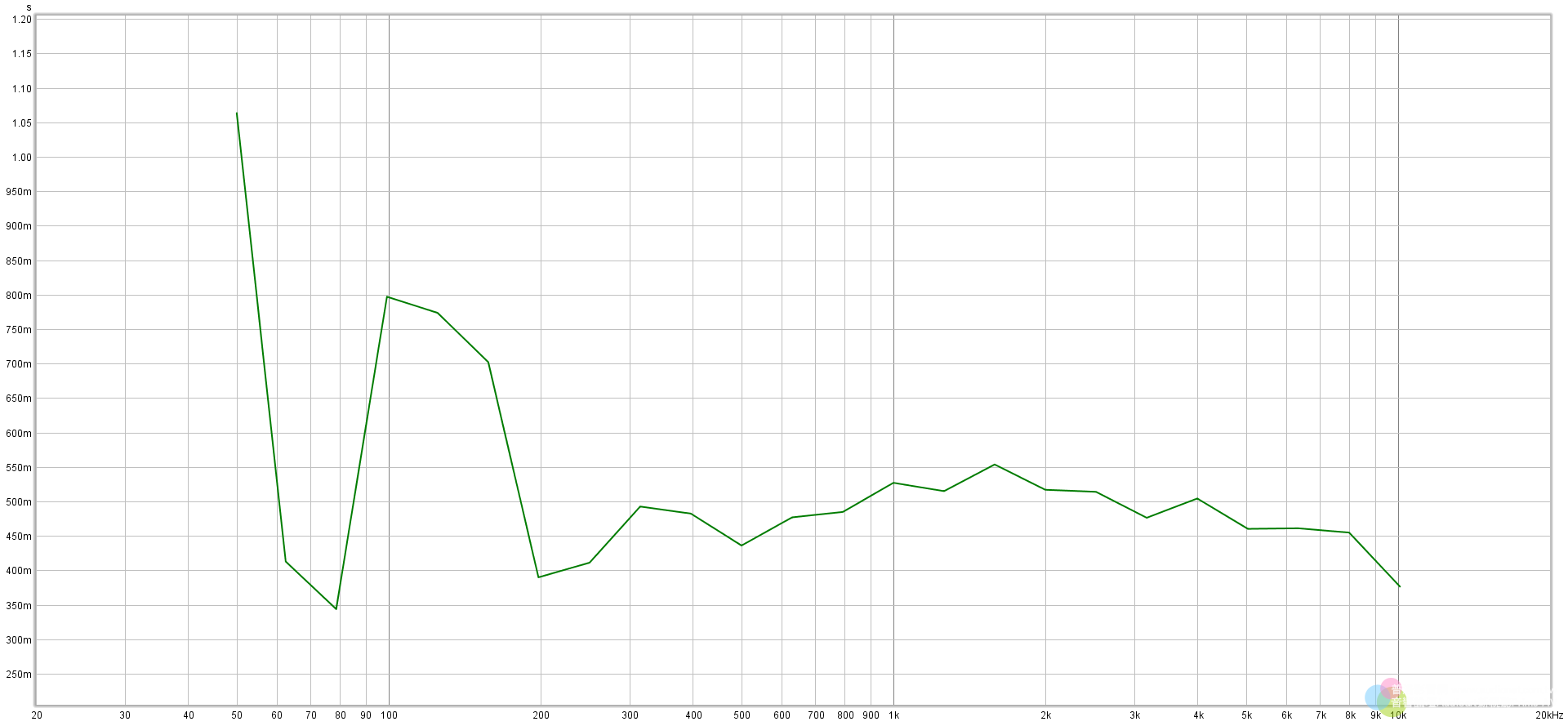

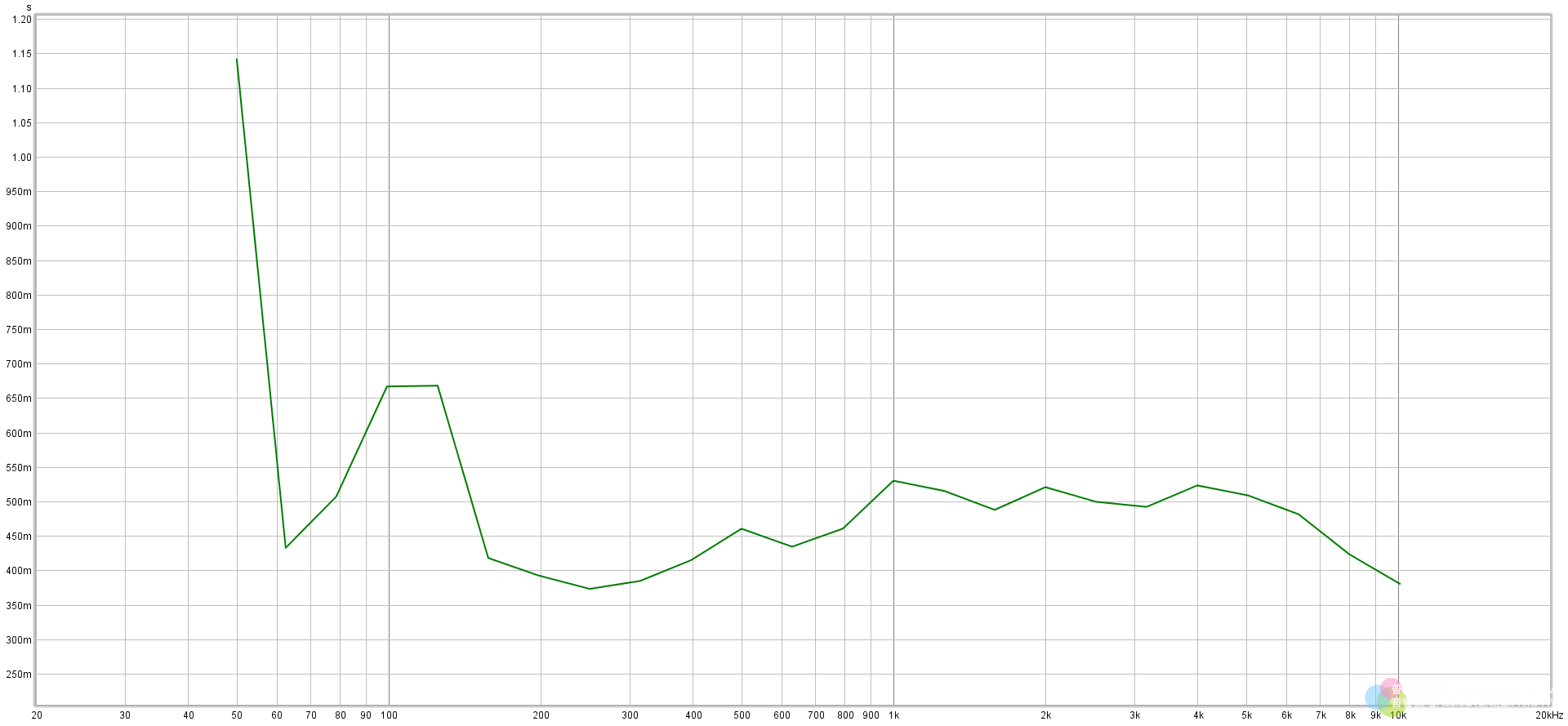

AER RT60
- R& L6 w- R0 C x2 x: ^: W# p2 @
4 c3 Y8 B$ X4 E
+ M, g1 V t$ K- e8 I: qATC RT60
+ b+ J: w$ {+ W* g$ v" S
$ g) G5 A' N: E( S4 X+ O
$ X0 [9 s) M" m( B3 l0 ~DynamiKKs!RT60
