[DAC/數位流] TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」

CharlesLuk 發表於 2021-3-19 07:50:24 |已閱:23843|評論:0| 顯示全部樓層 |閱讀模式

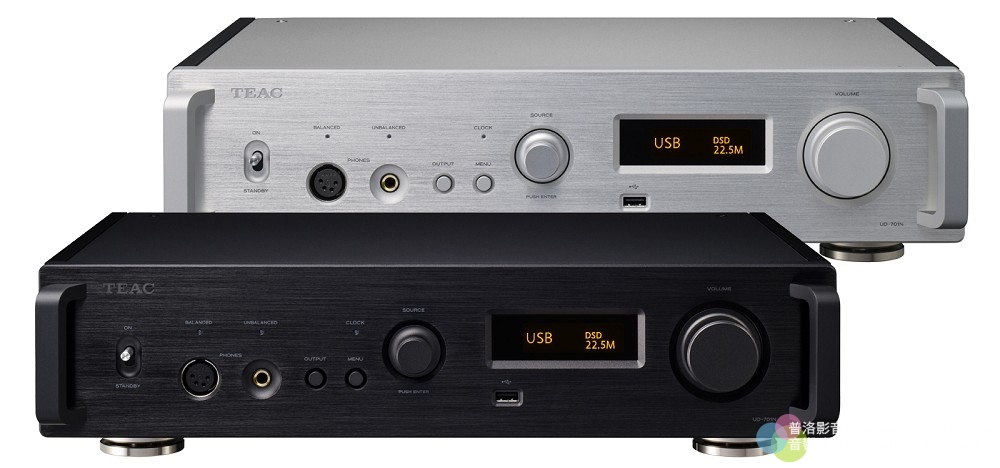

TEAC在2021年3月12日在日發表了Reference Series兩款重量級的新製品,過去幾年TEAC以Reference Series作為主力,該系列都是以製作精良、體型小巧著稱,機體寬度都不大於29公分,但是這回兩款新機卻打破慣例:過去的高階型號是「5字頭」,這回卻變成了位階更高的「7字頭」成為新旗艦,而且機體也變成「標準Size」,本篇先為您介紹TEAC品牌最新的旗艦數位訊源UD-701N。

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...


過去看到TEAC「UD」字頭型號,肯定是「USB DAC耳擴」,但是這次UD-701N補上了「N」、也就是在USB DAC耳擴以外還納入了網路串流功能,因此這款新機相當於「串流播放機 + USB DAC耳擴」。UD-701N內建的藍牙接收支援LDAC、LHDC、aptX-HD、aptX、AAC與SBC,在網路機能方面,UD-701N對應OpenHome、Roon Ready、Spotify Connect、Tidal、Qobuz與TuneIn,若您要聽Tidal、它還有「MQA完全解碼」滿足您聽Hi-Res串流的需求。

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...


UD-701N擁有比絕大多數製品更廣的數位音訊相容性,無論是網路串流、讀取USB儲存裝置的音樂檔與USB數位音訊輸入,多位元數位音訊最高支援播放規格為384kHz/32bit、DSD對應最高格式為22.5MHz,幾乎可以說沒有它不能播放的音樂檔。儘管TEAC UD-701N的功能這麼強,但音響玩家最在意的還是音質,以下我就為您說明UD-701N電路製作的考究之處。

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...


以往TEAC Reference Series高階的500系列機種製作就相當有誠意、採取「全段雙單聲道全平衡」電路結構,左右聲道各配備一枚高性能DAC晶片,然而這回UD-701N卻作了TEAC數位訊源近十年來最大的改變「不用現成的DAC晶片」,而是搭載TEAC新開發的ΔΣ(Delta-Sigma)Discrete DAC電路。

內行玩家看到這裡就知道這不尋常,目前僅有相當少數的廠家用這種方式自行設計製作「分砌式數類轉換電路」、並且普遍比其他數位訊源身價高出一截。沒有數類轉換晶片如何做數類轉換呢?UD-701N有兩塊左右聲道獨立對稱配置的ΔΣ(Delta-Sigma)Discrete DAC電路板,以FPGA晶片為核心,在DSD音訊輸入時不改變音訊型態,PCM音訊則是採取ΔΣ調變、轉換為1 bit(等同於DSD),事實上把PCM轉換為1 bit的過程是做PCM to PDM(脈波密度調變)、意義上等同於數類轉換,而1 bit音訊通過低通濾波(含高頻放大電路)即可轉換為聲頻信號。在電源電路部分,UD-701N相當大方地裝了四個環形變壓器,左右聲道的DAC電路板各用一個環形變壓器供電,很多高價訊源還未必能考究到這種程度。

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...


從DAC電路開始到二聲道輸出,UD-701N依然採取注重「背景寂靜」與高動態的雙單聲道全平衡電路結構,它不僅能「兼前級」並且還有耳擴。原廠為它裝了4回路(二聲道平衡)可變增益型音量控制電路「TEAC-QVCS」,類比信號輸出與耳機輸出各有獨立的放大電路:前者每聲道採用2組Diamond Buffer Amp結構的「TEAC-HCLD 2」高電流Line Driver,在使用平衡輸出端子的狀態下採取差動輸出、單端輸出時則採取並聯驅動;後者(耳擴電路)也是配備4組Diamond Buffer Amp,並且可以採取單端並聯輸出(使輸出電流倍增)或平衡輸出驅動耳機。

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...

TEAC UD-701N串流播放機 / USB DAC耳擴:打破位階的製作,數類轉換「不用DAC晶片」 ...


TEAC UD-701N規格

  • 產品類型:USB DAC / 耳擴 / 串流播放機
  • 解碼:TEAC ΔΣ(Delta Sigma)×2
  • 升頻:2xFs / 4xFs / 8xFs (最大為 384kHz)
  • 類比輸出:XLR×1、RCA 端子×1、4-pin XLR平衡耳機輸出×1、6.3mm單端耳機輸出×1
  • 耳機最大功率輸出:平衡700mW + 700mW (32Ω負載)、單端500mW + 500mW (32Ω負載)
  • 數位音訊輸入:USB B-type×1 (USB2.0 兼容)、75Ω RCA端子×2、Toslink光纖×2、RJ-45網路端子×1、USB A-type×2(支援FAT32、exFAT與NTFS USB儲存裝置播放音樂檔)、藍牙4.0
  • 頻率響應:5Hz - 80,000Hz (+1dB/–5dB)
  • 失真率:0.005% (1kHz, LPF: 20 to 20kHz)
  • 訊噪比:110dB (A-Weight, IHF-A)
  • 外部尺寸:444 (W) × 111 (H) × 334 (D) mm (包含突出部分)
  • 重量:11.8kg


進口代理:勝旗 02-2597-4321
