[原廠採訪-國外] Devialet Core Infinity+Phantom工廠首度曝光

劉漢盛 發表於 5 天前 | 顯示全部樓層 |閱讀數: 4931|評論數: 8| |閱讀模式
法國品牌Devialet大家都知道,他家有非常薄的ADH放大擴大機,但是什麼是Core Infinity呢?這就是此行我來巴黎的主要目的。此外,我也要去看生產Phantom喇叭的工廠,這也是以前所沒有見過的。沒想到,這次還加碼巴黎米其林三星餐廳Pavillon Ledoyen。只不過,晚上7點在凱旋門下車,一路冒著攝氏5度的低溫沿著香榭麗榭大道走到協和廣場附近小皇宮旁的這家餐廳,半小時的寒氣凜人也是以前沒有過的經驗。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光


2017年12月5日清晨到達戴高樂機場,接機人員把我接到羅浮宮附近的Square Louvois旅館,同行的還有在機場才碰面的香港「音響技術」鐘啟源與「HiFi音響」的陳偉昌。第1天沒事,就讓我們自由逛逛。

第2天6日早上8點,我們9位媒體就在距離旅館步行不到3分鐘的Devialet總部樓下大廳集合,接待我們的愛麗絲8點準時到,準備驅車去北方的諾曼地看Devialet的工廠。上次我也看過這家工廠,寫了報導,不過當時只有生產Devialet擴大機,這次還可以看到也在那裡生產的Phantom喇叭。

早上8點巴黎天都還沒亮,但街道擠滿車,光是要出城就花不少時間,一路上高速奔馳,只有在高速公路休息站停過一次上廁所,到達工廠時已已經是中午12點半,足足開了4個多鐘頭,可以從台北開到高雄了。

到了工廠一看,果然是上次我來的Seprolec。這家工廠的老闆與Devialet的創辦人之一(現在是技術長CTO)Pierre- Emmanuel Calmel是多年好朋友,從Devialet 2007年創業開始,就幫Pierre製作各種原型機,如果沒有這家工廠的協助,Devialet的產品要推出上市可能還要更困難。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這連棟大樓裡面就是Devialet新的辦公室。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Devialet辦公大樓一樓大廳,請注意地上沒有地毯,但天花板上全部都是吸音設計,所以進入大廳很安靜,我們的音響空間可以多學這樣的作法。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

柱子上的四面都是液晶電視,隨時會展現不同的畫面。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這就是大廳天花板的做法,請注意上面都是大小不同的孔洞用來吸收2kHz-4kHz環境噪音,而且還有單獨不規則形狀的塊狀雲,裡面隱藏燈光,具有良好的視覺效果。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

天花板這樣的做法既美觀,又有降低環境噪音的效果,音響室的天花板也可以比照辦理。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

大廳內的設計簡單有質感。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

看到沒,大廳天花板的矽酸鈣板上布滿大小不同的孔洞,用來吸收環境噪音,大多是2kHz-4kHz的頻域,也就是人耳覺得會吵雜刺耳的頻域。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

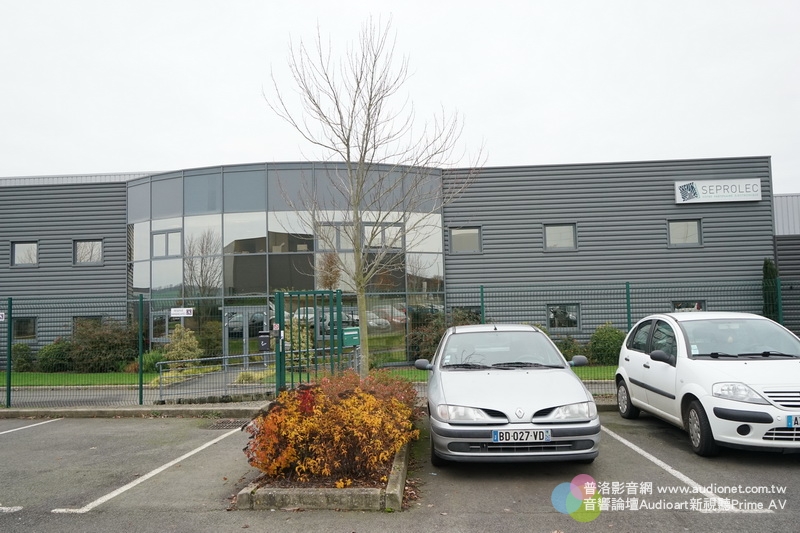

開了4個多鐘頭的車,終於來到法國北部諾曼第這家工廠,也是幾年前我來看過的工廠。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這家工廠專門做精密電子線路板的代工與組裝。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

同行媒體魚貫入內。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

接待小空間內的一塊裝飾,跟上次我來時一樣。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Devialet的創辦人,也是現在的CTO Pierre已經在現場等我們,跟媒體打招呼。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Pierre旁邊穿白袍的就是他多年的朋友,也是這間工廠的老闆。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Pierre說這位老闆從10年前他開創Devialet時就支持他做各種原型機,如果沒有他,Devialet也不會有今天。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

最左邊的就是這次負責接待我們的國際媒體公關經理Alix Leblais。為何都穿白袍呢?我們也已經換好,進入工廠不能帶灰塵進去,所以要罩上白袍,不過並不是嚴格的無塵。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

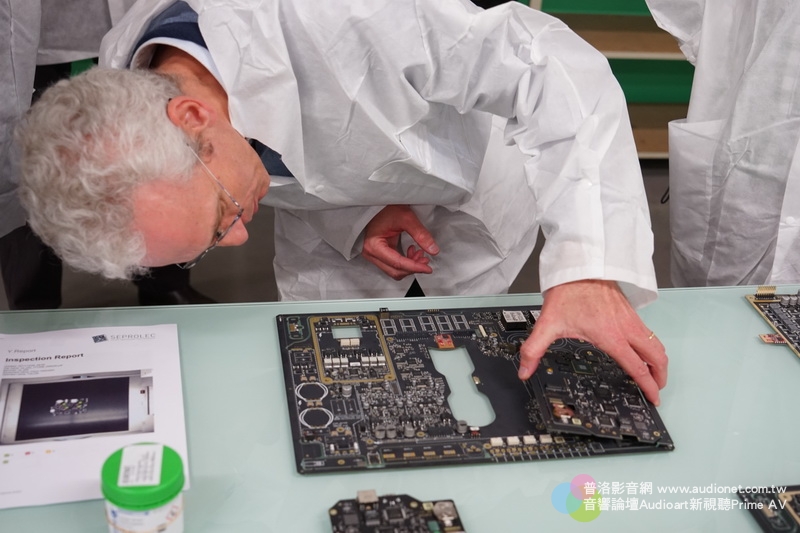

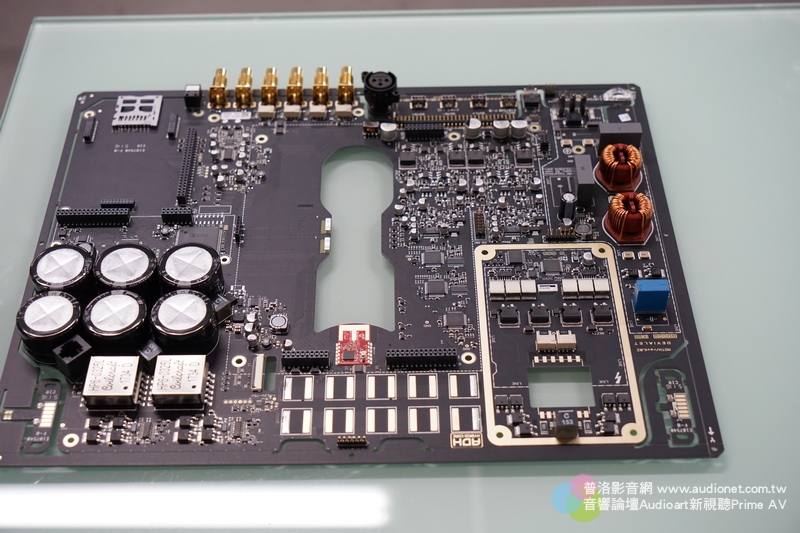

這就是Devialet擴大機內部的母板。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

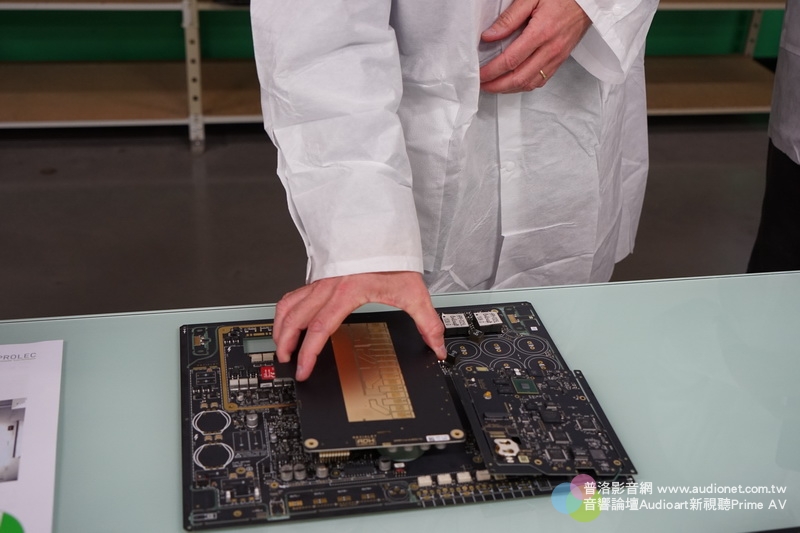

這二塊都是這次的主角Core Infinity電路板,只是完成度不同。Core Infinity也就是擴大機的Linux電腦、DSP、FPGA、精密時鐘、各種類比數位輸入、WiFi、家庭網路、Ethernet、USB介面、藍牙、串流等等都集中在這裡,所以稱為Core Infinity。雖然這塊Core Infinity電路板已經都內建在Devialet目前出廠的型號中,不過軟體方面還僅是Beta版,尚不是正式的商業版。Devialet還要修改到最完美的程度,才會正式發布。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這塊是擴大機的D類放大線路板,上面的D類放大都做成模組,這塊線路板與A類放大並聯,形成ADH,想要有多大的輸出功率,只要增加D類放大模組就可以。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

母板中央那塊有空間的就是安放D類放大電路板的地方,或許您要懷疑,怎麼沒看到A類線路板?A類線路也做成模組,其實應該說是晶片,這個A類放大晶片不到1公分見方的面積,就可以做成四聲道A類放大,每聲道A類輸出在5瓦以下,這就是Devialet厲害之處。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光


Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這是Devialet擴大機母板的印刷板,為何要用印刷板呢?因為上面的零件都是SMD表面黏著元件,是要上錫膏黏著的,所以要先用印刷方式把位置留出來。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這片金屬印刷板其實是軟的,可以彎曲。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光


Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

左邊那位是廠長,正在為我們解說這塊母板要怎麼印刷。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Pierre前面有一個黃色小盒子,裡面有玄機。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這個小盒子裡面有跟沙粒差不多大小的電子元件,其實就是電容與電阻,這是我看過最小的SMD元件。用在哪裡?用在Core Infinity電路板的背面。Pireer說,如果沒有這些SMD元件,Devialet的擴大機跟Phantom不可能做得出來。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這就是SMD電路板的生產線。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

電路板先經過印刷之後,刷上錫膏,接著自動機器把SMD元件打上。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Core Infinity電路板正在生產,新推出的擴大機上都已經安裝好,其他機種除了最早期者之外,都可以升級更換,而且聽說是免費的。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這就是Core Infinity電路板的背面,上面有許多跟沙粒一樣大小的電阻與電容。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Pierre正在示範Core Infinity電路板安放的位置。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

Pierre手上拿著D類擴大機電路板,告訴我們,這塊電路板就安裝在母板正中央處。

Devialet Core Infinity Phantom工廠首度曝光

Devialet Core Infinity  Phantom工廠首度曝光

這塊就是D類擴大機電路板。
回覆

使用道具 舉報

 樓主| 劉漢盛 發表於 5 天前 | 顯示全部樓層 |閱讀數: 4931|評論數: 8|
來到工廠,上到2樓簡報室,除了工廠老闆之外,還看到Pierre,原來他已經比我們早到在等我們。工廠老闆簡單地跟我們做了工廠簡報,並且交代有些地方不能拍照,工作人員會提示。

原來Seprolec是著名的精密電子產品代工廠,除了Devialet在此生產之外,還有其他廠牌的產品。未免暴露別人的產品,所以有此要求。今天是Pierre的生日,回想五年前Devialet還只有18人,現在已經超過400人,Devialet的發展真是快速啊!

在工廠內,除了看到Devialet擴大機的生產部門之外,我們也看到Phantom喇叭的生產部門。看到那麼多還沒組裝的Phantom,在場人員我相信只有一個感想:Phantom根本就是高科技產物。

光是那個主體框架就像是摩托車引擎一樣,用鑄出來的,內部線路板就安裝在這個主框架上,使用的也是跟擴大機一樣的微型表面黏著元件。Pierre說,如果沒有使用這種元件,Devialet的產品不可能生產,因為體積會非常龐大。

這些微型元件有什麼好處呢?可以把產品體積縮到最小,訊號路徑也縮到最短,提升功能性與聲音表現。說得也是,請想像一下,如果Devialet的擴大機與Phantom喇叭採用傳統穿孔元件來製造,體積該會有多龐大。在Phantom的組裝部門內,我沒有看到最後喇叭單體組裝上去的成品,我猜單體的組裝可能不在這個工廠內?或者,沒有開放給我們看?

媒體們正在發問。

到處都可見這塊擴大機母板。

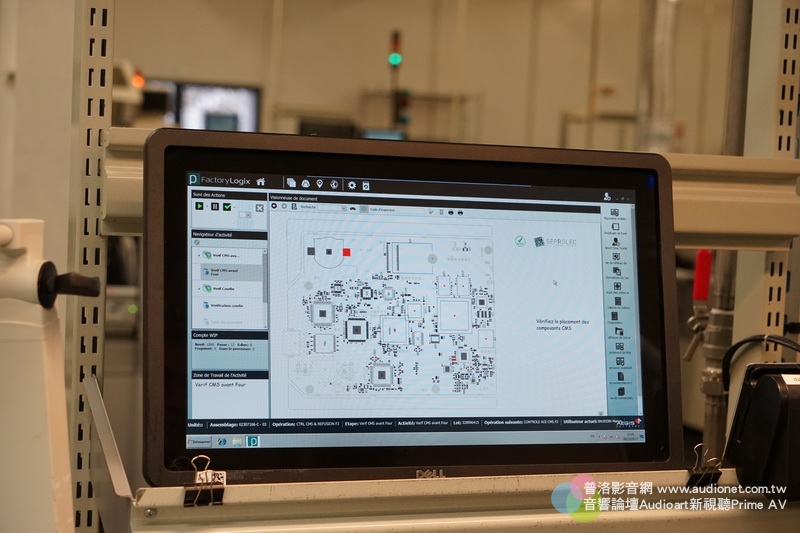

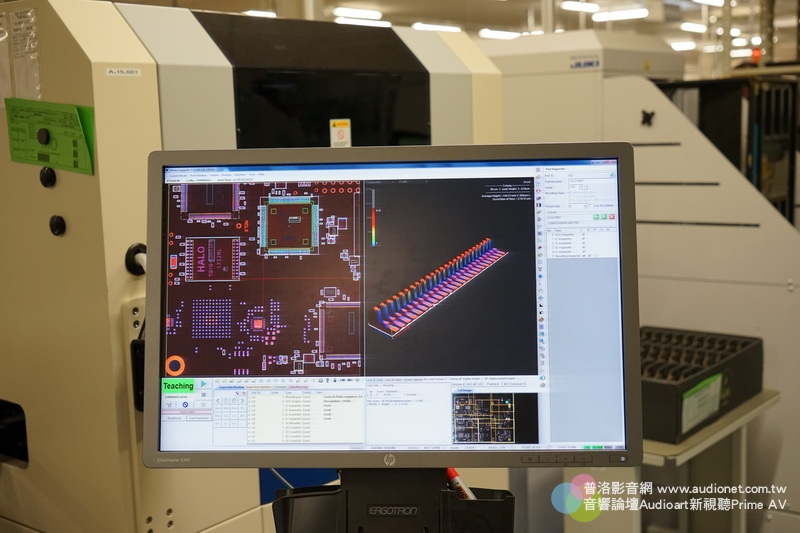

這是Screen Printing機器,也就是印刷上錫膏的機器所附的工作顯示。

這就是Screen Printing機器。

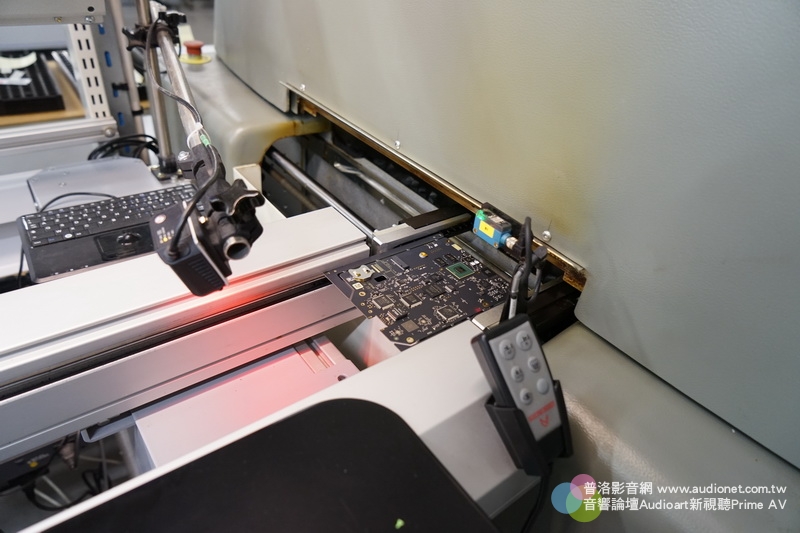

印好的電路板會自動放上SMD元件。

每一個工序步驟都有電腦監控,不能有一絲差錯。

這塊Core Infinity背面手指所指處就是跟沙粒一般大小的電阻與電容,可惜相機拍不下來。

Core Infinity電路板正在輸送進入烤爐。

烤爐其實就是長長的隧道,上下都有熱源,綠色部分就是熱源的溫度,請注意溫度在隧道中是慢慢升高再慢慢降低的,不是完全一樣的溫度。上面那排綠色溫度顯示上方熱源,下面那排綠色溫度顯示下方熱源,要二面夾烤,就跟烤土司一樣。

Core Infinity電路板在輸送中。

電路板即將進入熱烤隧道。

每一處都有電腦監控。

這就是長長的錫膏烤箱隧道。

這是光學檢驗,而且是3D檢驗,檢查IC內部,或每個接點是否都正確焊好。

Core Infinity電路板上有超過900個元件。

廠長正在說明光學檢查的重點。

每一個元件都可以針對性的檢查內部。

廠長正在告訴我們電子元件線路放大之後每個接點都要確實焊好。

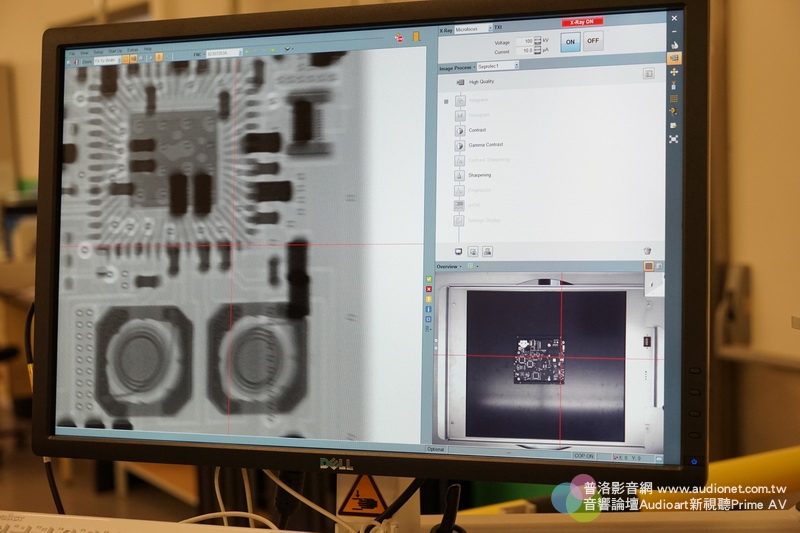

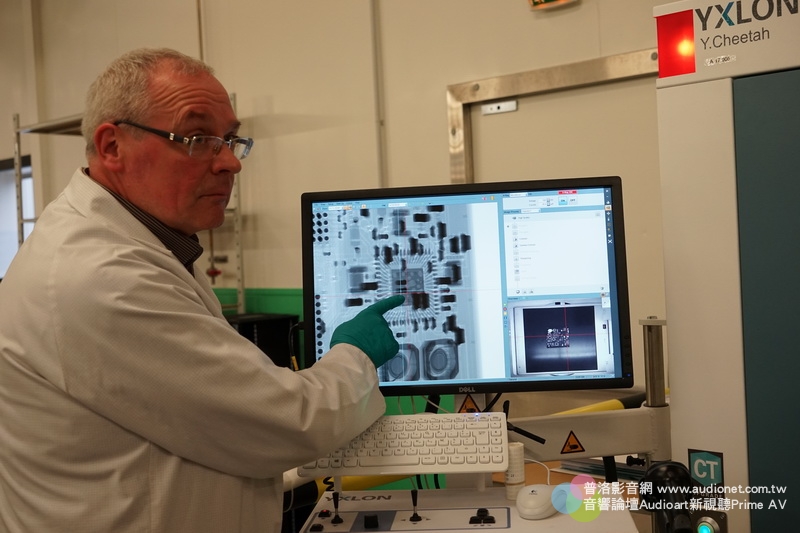

右下小方塊顯示的是光學瞄準要檢查的元件,左邊大圖顯示的是元件內部的放大。

這也是元件內部的放大檢視,這些元件內部都有好幾層,不可能用肉眼檢查,只能用光學儀器檢驗。

這就是光學檢驗機器。

這塊線路板正在檢查。
回覆 支持 反對

使用道具 舉報

 樓主| 劉漢盛 發表於 5 天前 | 顯示全部樓層 |閱讀數: 4931|評論數: 8|
烤好的電路板接下來要經過各種精密儀器檢測,包括光學3D檢測,簡單的說就是檢查IC內部那套設備。假若您有看過Devialet擴大機的內部,就會發現這種微型表面黏著電路板幾乎不可能用肉眼檢查,因為零件非常小、非常多。

您知道最小的零件有多小嗎?上次我來參觀工廠時印象中沒看過,這次看到了。在一個黃色小盒子裡面有一些好像沙粒的東西,Pierre告訴我們,那些看起來像沙粒的東西就是這次看到的Core Infinity電路板上所使用的微型電阻電容器。天啊!這些甚至比沙粒還小、相機根本拍不出來的東西竟然是我們熟悉的電阻與電容,誰說音響是很低階的電子產品呢?Devialet的電路與製造方式,還有精密程度恐怕也跟手機差不多了吧?

Pierre告訴我們,這塊Core Infinity電路板上就有超過900個元件在上面,只要有這塊電路板,就可以做到電腦(Linux)、程式(FPGA)、有線、無線傳輸、各種數位流應用。上面有ARM Quadcore 1GHz Processor、有1GB DDR3 RAM、有4GB Flash、有1Gigabit Ethernet Port、有2.4G/5GWiFi、有PLC、有藍牙、有AirPlay、有3組ASRC(非同步升頻)、有DSP、USB等等,還有保持電路板電力的小電池。

看到這裡,您應該可以了解這次我們來看的Core Infinity有多強大。事實上,現在出貨的Expert Pro 130、220、440與1000都已經把這塊電路板安裝上去了,您只要看到Devialet機器背板上有一根天線者就是。至於以前的機種,除了最早的100、200、120、400、800等機種,因為內部構造不同,無法使用這塊電路板之外,其他都可免費升級,Devialet這樣的作法真的太強了!

這位工作人員正在用顯微鏡焊元件。什麼?不是都用SMD嗎?因為有些元件無法耐烤爐的高溫,所以必須在電路板完成之後另外以手工來焊接。由於元件體積很小,所以必須用顯微鏡來看,當然焊接技術要很高才行。

需要用手工焊接的電路板。

盒子裡的小元件要用手工焊上。

雖然是用顯微鏡來看焊點,但是用的焊槍其實還蠻粗的。

又見到Core Infunity電路板,目前正在趕工生產這塊核心電路板。

已經幾乎組裝完成的Devialet擴大機內部。

擴大機母板與Core Infinity電路板。

這是金色的Devialet擴大機。

媒體們正勤奮的工作中。

圖中那位德國媒體用三角架,還打燈,還會指揮擺姿勢,非常敬業,不過奇怪的是用的相機是普通的Canon小相機,不知道這樣用有什麼玄機?

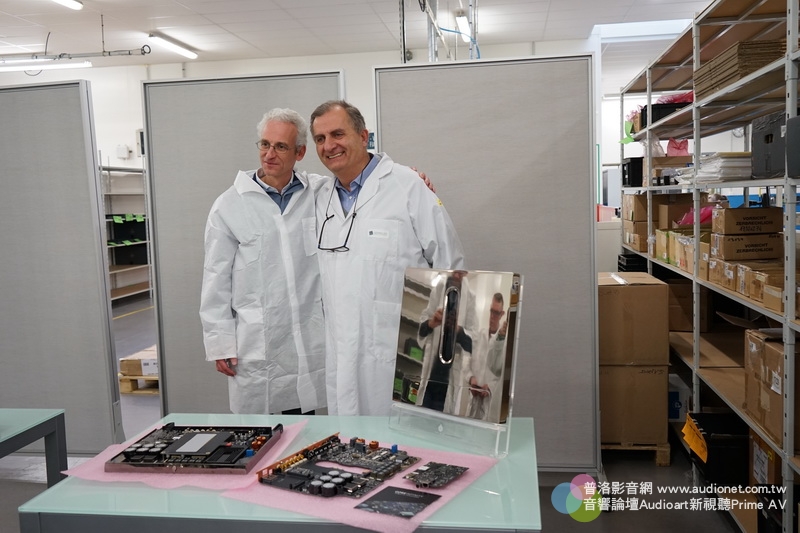

Pierre與工廠老闆應德國媒體的要求,擺姿勢讓他拍,我也偷偷拍一張。


手指指的就是已經裝上去的Core Infinity電路板。

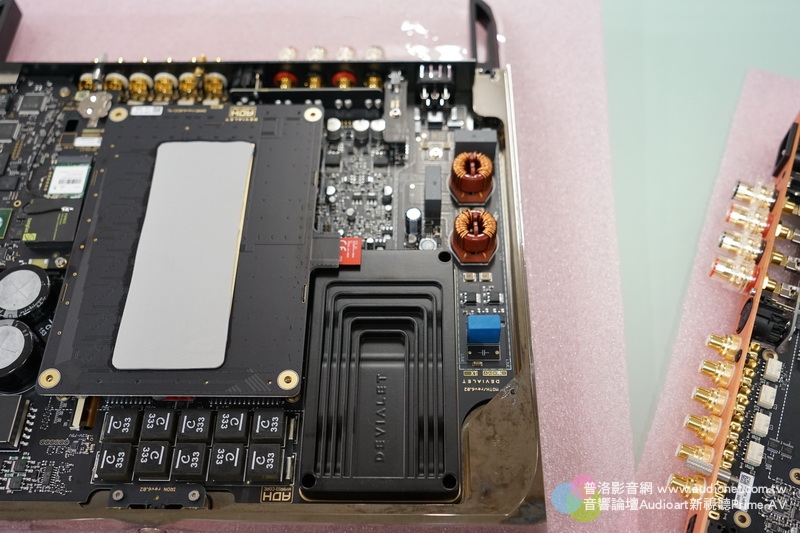

中央那塊是D類擴大機電路板。


Devialet擴大機內部塞滿各式零件,非常精細。

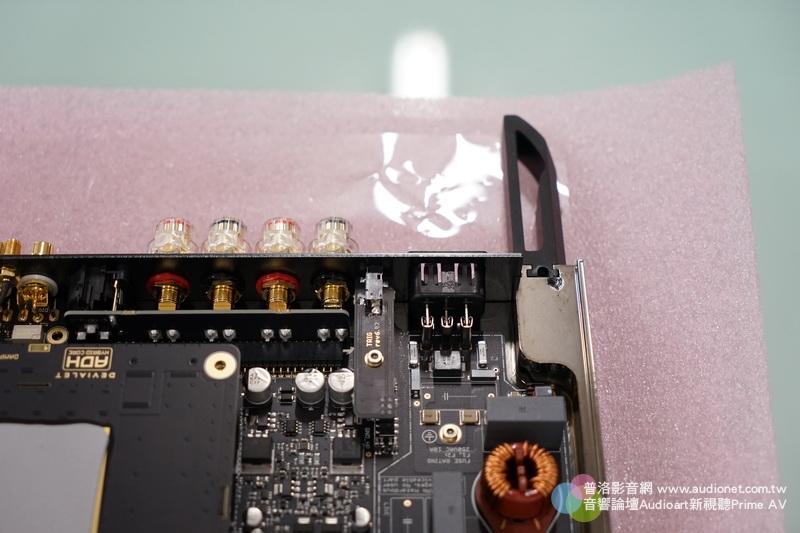

Devialet擴大機的輸入端與輸出端。

輸入端子,右邊有2個插槽處就是Core Infinity電路板處。

從這個角度就知道Devialet擴大機有多薄,根本就只比喇叭線端子厚一點點而已。

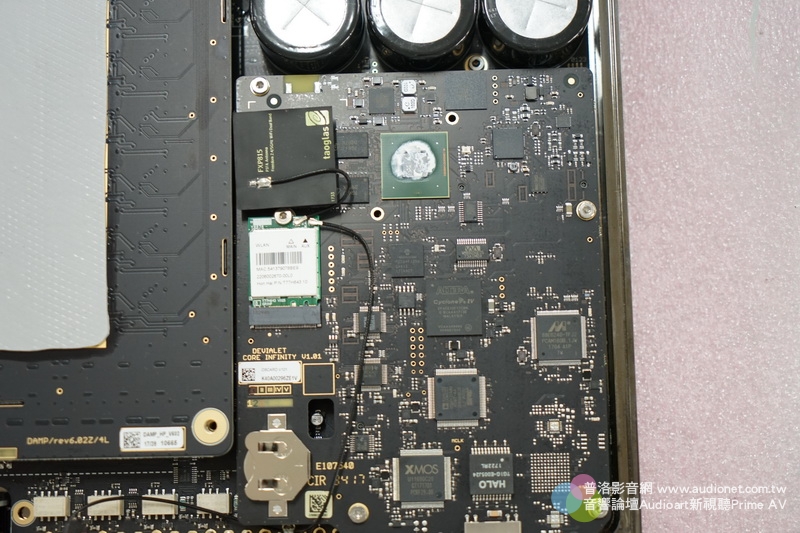

這塊就是已經裝上的Core Infinity,除了各式晶片之外,還有一個電池,維持時鐘隨時通電。

Devialet擴大機組裝區。

架子上有很多半成品。

看到那根天線沒?如果有天線,就是內部已經裝上Core Infinity電路板的擴大機。

工作人員正把整架子的擴大機送到他處。
回覆 支持 反對

使用道具 舉報

 樓主| 劉漢盛 發表於 5 天前 | 顯示全部樓層 |閱讀數: 4931|評論數: 8|
這是已經組裝完成的擴大機電路板。檢查完成就要封上底板。

Devialet擴大機的組裝流程圖。

裝上底板之後,還要把指紋擦掉,準備裝箱。

架子上滿滿的成品,上面都有各項檢驗表。

這位工作人員負責升級工作,升級完成之後還要測試。

Devialet擴大機的遙控器,它不是用紅外線,而是用無線電波,所以不需要對準擴大機遙控。

擴大機生產線一角。

工作人員正在組裝擴大機。

終於來到Phantom喇叭組裝區,這是我沒看過的,上次來參觀時,Phantom尚未推出。

架子上到處都是半成品。

Phantom喇叭跟擴大機一樣,都要經過層層測試檢驗。

Phantom應該賣得相當好,所以架子上都是滿滿的半成品。

這個組裝部門的容量設計為一年最高生夠生產20萬個Phantom,現在當然還沒滿載。

Phantom裡面根本就是Devialet擴大機機上Core Infinity。

喇叭框架是鑄造的,簡直就像是機車引擎。

每個Phantom內部線路左右都布滿線路,還要留下空間給低音單體活動。

Phantom內部。

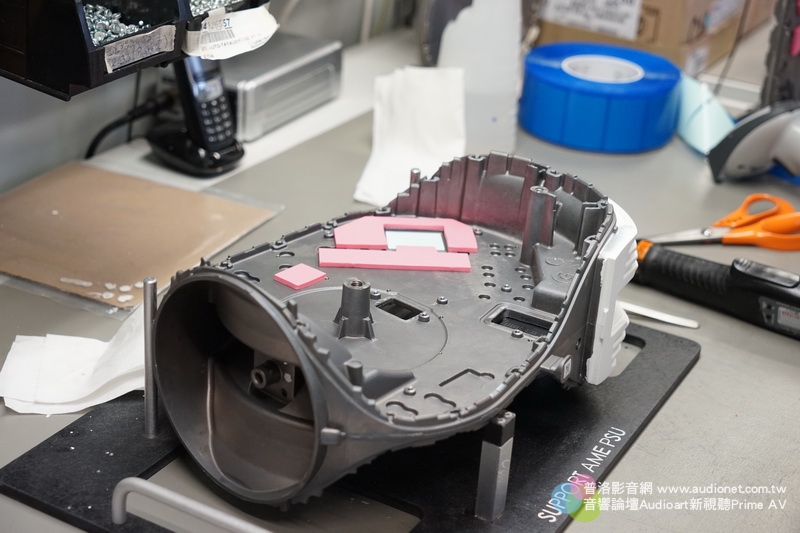

這就是Phantom的鑄造框架。

從框架開始一步步組裝,好像組裝汽車一樣。

Phantom喇叭半成品。

Phantom無疑是技術含金量最高的喇叭。

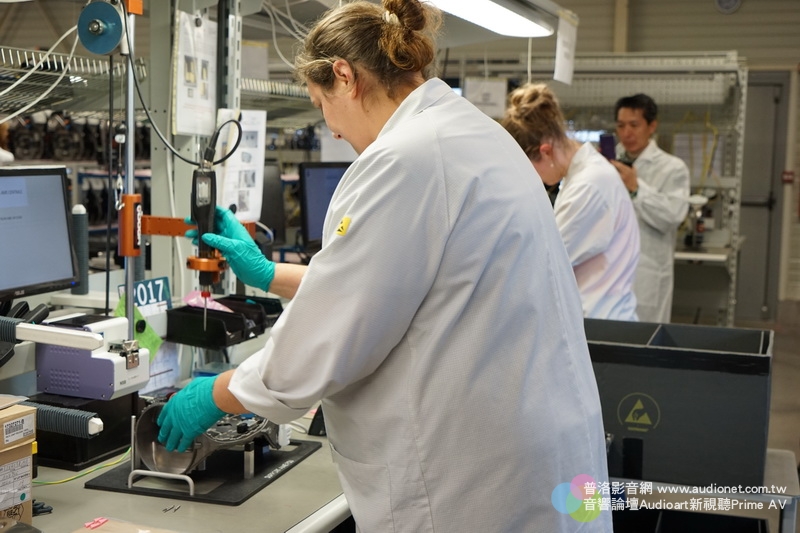

工作人員正在組裝喇叭。

這麼多組件要精密組裝,真的不容易。

低音單體的軸心就安裝在中央。

喇叭的後方已經安裝完成。

工作人員正在安裝喇叭。

這個軸心是留給低音單體的。

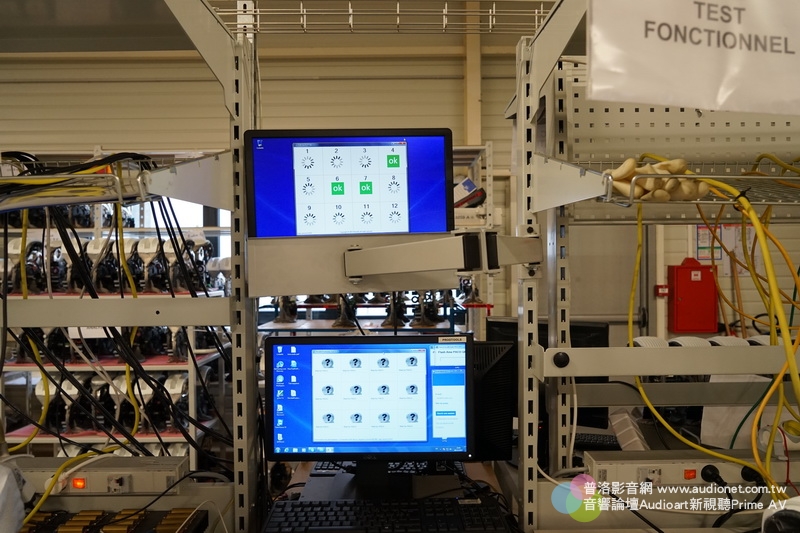

組裝每到一個段落,就要測試,圖中顯示幾個被測試的喇叭狀況。

這些半成品正在通電測試。

到處都是半成品,顯然出貨量相當大。

滿滿的半成品。

組裝完一道程序,就要用電腦檢驗。

工作人員正在檢驗送來的電路板。

這是Phantom外殼,我們這次並沒有看到喇叭單體的組裝,難道還未上線?或者是在別處做最後組裝?

這是同軸高、中音單體背面。

漂亮的外殼。

這是一個組裝完成的Phantom。

我手上扶著的是同軸高、中音單體,不過並沒有看到低音單體。

這樣的喇叭內部沒看過第二個。

工廠內部長達250公尺。
回覆 支持 反對

使用道具 舉報

 樓主| 劉漢盛 發表於 5 天前 | 顯示全部樓層 |閱讀數: 4931|評論數: 8|
看完工廠,已經下午一點多,我們一行9位媒體與負責接待我們的愛麗絲上車去餐廳。來到第一家餐廳,愛麗絲下去沒多久又上來,接著又開車,繞來繞去在找餐廳,最後終於找到在家樂福賣場旁的一家餐廳。

您可不要以為我們來的是人煙稠密之處,這裡是農村,只看到工業區與大片開闊的土地,沒看到幾家人家,加上諾曼第冬天又濕又冷,天色一直都灰灰的,沒見到陽光,您可以想像一下這樣的情景。難怪二次大戰盟軍反攻時,會選擇六月在諾曼第登陸,至少那時不會又濕又冷,打起仗來比較輕鬆。

這是一家在曠野裡的餐廳,旁邊是家樂福賣場。

家樂福就在旁邊。

這家餐廳不僅賣餐,還賣很多酒,包括葡萄酒與威士忌。

比較貴的威士忌放在櫃子裡。

四周都是葡萄酒架子,上面都有標價,從十歐元以下到幾十歐元都有,用餐時想喝,就從架子上拿,價格一樣,沒有加成,十分公道。

用餐順便買酒回家,蠻會做生意的。

第一道是沙拉。

主菜是小牛肉,可惜太硬了。

這是一套甜點。

午餐還是有喝紅酒白酒。

這家餐廳的菜單與價格,不貴。
